eDP接口特点

　　eDP接口是一种基于DisplayPort架构和协议的一种全数字化接口，可以用较简单的连接器以及较少的引脚来传递高分辨率信号，且数据传输速率远高于LVDS，这正是eDP接口取代LVDS接口的重要原因。
　　

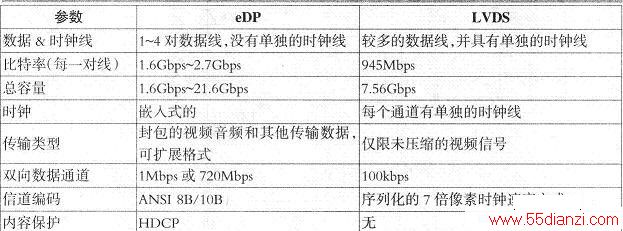

　　eDP与LVDS接口特点对比见下表。

　　
　　提示：1.HDMI是一种高清数字接口标准，它可以提供很高的带宽，无损地传输数字视频和音频信号。2.bps是英文“bits persecond”的缩写，即比特／秒，用来表示数据传输速度。3 HDCP (High -bandwidth DigitalContent Protection)：高带宽数字内容保护技术。为了保证HDMI或者DVI传输的高清晰信号不被非法录制，于是出现了HDCP技术。HDCP技术规范由Intel公司领头完成，、当用户进行非法复制时，该技术会进行干扰．以降低复制出来的影像质量，从而对内容进行保护。
　　
　　简单地说，eDP接口具有以下优点：(1)微封包结构，能够实现多数据的同时传输；(2)较大的传输速率，可高达21.6Gbps（用4对线传输）；(3)较小的尺寸，宽26.3mn1，高1.1mm，如图18所示，这非常有利于产品的轻薄化；(4)无需LVDS转换电路，电路简洁；(5)较小的EMI(电磁干扰)，并具有强大的版权保护功能。
　　
　　若以LM240WU6液晶屏(分辨率为1920 x1200，24bit彩色）为例，若采用LVDS接口，则数据传输线需20对；若采用eDP接口，则只需要4对线就足够了。由此可见，eDP接口的优势是相当明显的，尤其是在高清屏中。
　　
　　近年来，为了提高面板及处理器间的数据传输速度，在电脑及移动终端处理器平台已大量采用eDP接口，eDP接口正迅速成为主流接口。去年，英特尔公司在新一代Haswell处理器平台中已放弃了传统的LVDS接口，全面转向支持嵌入式数码音视讯传输的eDP接口。今年，超微公司推出的新一代28纳米RIChland、Kabini，Temash等处理器平台，也全面采用eDP接口。
