SDRAM内存插槽

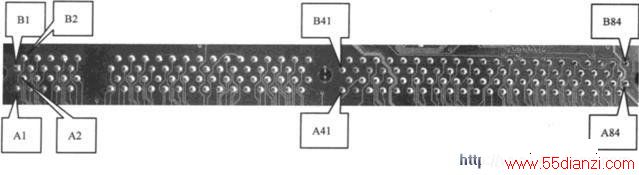

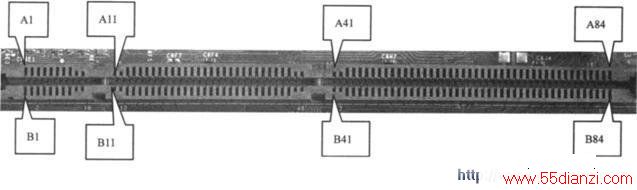

　　SDRAM内存插槽的外观及引脚排列如上图、下图所示。

  SDRAM内存插槽各个引脚的定义如表所示。

引脚序号 引脚定义 功能描述 引脚序号 引脚定义 功能描述 A1 GND 地 B1 GND 地 A2 D32 数据线 B2 D0 数据线 A3 D33 数据线 B3 D1 数据线 A4 D34 数据线 B4 D2 数据线 A5 D35 数据线 B5 D3 数据线 A6 3.3V 3.3V电压输入 B6 3.3V 3.3V电压输入 A7 D36 数据线 B7 D4 数据线 A8 D37 数据线 B8 D5 数据线 A9 D38 数据线 B9 D6 数据线 A10 D39 数据线 Bl0 D7 数据线 A11 D40 数据线 Bll D8 数据线 A12 GND 地 B12 GND 地 A13 D41 数据线 B13 D9 数据线 A14 D42 数据线 B14 D10 数据线 A15 D43 数据线 B15 D11 数据线 A16 D44 数据线 B16 D12 数据线 A17 D45 数据线 B17 D13 数据线 A18 3.3V 3.3V电压输入 B18 3.3V 3.3V电压输入 A19 D46 数据线 B19 D14 数据线 A20 D47 数据线 B20 D15 数据线 A21 CB4 ECC校验数据 B21 CBO ECC校验数据 A22 CB5 ECC校验数据 B22 CB1 ECC校验数据 A23 GND 地 B23 GND 地 A24 NC 空脚 B24 NC 空脚 A25 NC 空脚 B25 NC 空脚 A26 3.3V 3.3V电压输入 B26 3.3V 3.3V电压输入 A27 CAS 列选信号 B27 WE# 写允许信号 A28 DQM4 数据掩码 B28 DQM0 数据掩码 A29 DQM5 数据掩码 B29 DQM1 数据掩码 A30 CS1 片选信号 B30 CS0 片选信号 A31 RAS# 行选信号 B31 NC 空脚 A32 GND 地 B32 3.3V 3.3V电压输入 A33 A1 地址线 B33 A0 地址线 A34 A3 地址线 B34 A2 地址线 A35 A5 地址线 B35 A4 地址线 A36 A7 地址线 B36 A6 地址线 A37 A9 地址线 B37 A8 地址线 A38 BA0 逻辑阵列地址 B38 A10 地址线 A39 A11 地址线 B39 BA1 逻辑阵列地址 A40 3.3V 3.3V电压输入 B40 3.3V 3.3V电压输入 A41 CLK1 时钟 B41 3.3V 3.3V电压输入 A42 A12 地址线 B42 CLK0 时钟 A43 GND 地 B43 GND 地 A44 CKEO 时钟使能 B44 NC 空脚 A45 CS3 片选信号 B45 CS2 片选信号 A46 DQM6 数据掩码 B46 DQM2 数据掩码 A47 DQM7 数据掩码 B47 DQM3 数据掩码 A48 A13 地址线 B48 NC 空脚 A49 3.3V 3.3V电压输入 B49 3.3V 3.3V电压输入 A50 NC 空脚 B50 NC 空脚 A51 NC 空脚 B51 NC 空脚 A52 CB6 ECC校验数据 B52 CB2 ECC校验数据 A53 CB7 ECC校验数据 B53 CB3 ECC校验数据 A54 GND 地 B54 GND 地 A55 D48 数据线 B55 D16 地址线 A56 D49 数据线 B56 D17 数据线 A57 D50 数据线 B57 D18 数据线 A58 D51 数据线 B58 D19 数据线 A59 3.3V 3.3V电压输入 B59 3.3V 3.3V电压输入 A60 D52 数据线 B60 D20 数据线 A61 NC 空脚 B61 NC 空脚 A62 VREF 基准电压 B62 VREF 基准电压 A63 NC 空脚 B63 CKE 时钟使能 A64 GND 地 B64 GND 地 A65 D53 数据线 B65 D21 3.3V电压输入 A66 D54 数据线 B66 D22 数据线 A67 D55 数据线 B67 D23 数据线 A68 GND 地 B68 GND 地 A69 D56 数据线 B69 D24 数据线 A70 D57 数据线 B70 D25 数据线 A71 D58 数据线 B71 D26 数据线 A72 D59 数据线 B72 D27 数据线 A73 3.3V 3.3V电压输入 B73 3.3V 3.3V电压输入 A74 D60 数据线 B74 D28 数据线 A75 D61 数据线 B75 D29 数据线 A76 D62 数据线 B76 D30 数据线 A77 D63 数据线 B77 D31 数据线 A78 GND 地 B78 GND 地 A79 CLK3 时钟 B79 CLK2 时钟 A80 NC 空脚 B80 NC 空脚 A81 SAO SPD地址线 B81 NC 空脚 A82 SA1 SPD地址线 B82 SDA SPD串行数据线(IIC) A83 SA2 SPD地址线 B83 SCL SPD串行时钟线(IIC) A84 3.3V 3.3V电压输入 B&4 3.3V 3.3V电压输入

　　对于SDRAM内存插槽的检测，3.3V电压输入引脚、时钟输入引脚为重要检测点。

　　使用万用表测量3.3V电压输入引脚的电压是否达到了3.3V。如果电压不正常，则应检查内存供电电路。

　　使用示波器测量CLK0～CLK3时钟输入引脚时钟信号是否正常（频率及幅值要符合标称值）。如果时钟信号不正常，则应检查时钟电路。

　　另外还可以再测量各个地址线、数据线的对地阻值，相同功能的地址线、数据线，其对地阻值均应相同（测量电阻要在断开电源的情况下进行）。如果对地阻值相差过大，则应检查相关引脚至北桥芯片之间的线路，北桥芯片损坏的可能性较大。
