接口电路是一个用于计算机与其他装置之间传送输入、输出信号的部件。它能把其他装置的动作电压、驱动电流、信号速度等变换为可以用计算机来处理的数据。
1．接口与端口
在个人计算机中，与打印机、键盘、鼠标、扫描仪等外部设备相连接的出、入口称为外部接口；连接FDD、HDD、CD等部件的内部连接部分称为内部接口。接口的连接方式如上图所示的串行连接方式和下图所示的并行连接方式两种。这些接口与机器之间的信号进、出部分称为端口。有些接口具有多个端口。
在根据计算机控制系统的要求来连接外部设备时，计算机有哪些接口，这些接口有哪些端口，接口需要用什么样的软件来驱动等问题，必须仔细调查清楚。
2．通用接口
单板式微型计算机和个人计算机等机器中，用于外部设备控制和数据传送的通用接口称为PPI(ProgrammablePeripheralInterface)，它是一个具有三端口的接口，能够在程序控制下实现8bit并行信号的输入和输出。为了驱动这个接口，需要由程序指令发出控制信号，并要有三个端口（A端口、B端口、C端口）的输入、输出条件和动作的状态信号。
由于它只能处理8hit数据，因而不适合于高级控制，但具有能连接多台外部设备的优点。

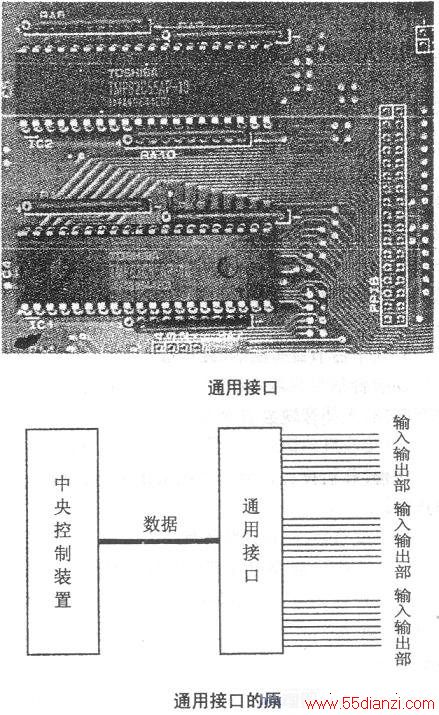

上图是通用接口的实物照片。下图是其原理图。
