早期TCL王牌液晶彩电电源板特点

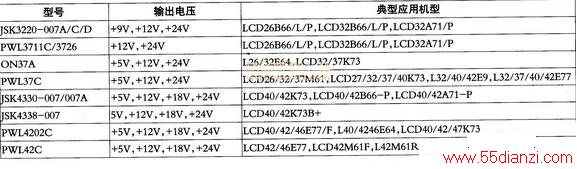

　　早期TCL王牌液晶彩电电源板其型号与主要参数见下表。大多数电源板会输出三组电压：＋5V电压，供给待机CPU用；＋12V电压，供主板使用；＋24V电压，供背光驱动板使用。部分大功率电源板还会输出一组＋＋18V电压，供给伴音功放电路。
　　
　　这些电源板全为高电平开机、低电平待机。在检控制端相连，以实现强制开机。另外，虽然这些电源板不接负载也可以正常工作，但为了便于观察与检修，建议在24V电压输出端上接上30W～60W/24V或35W～100W /36V低压灯泡做假负载。
　　
　　在实际维修中，只要电源板的输出电压相同，功率相差不多，就可以互相代换，但代换时应注意各插座引脚功能，如不对应，则需跳线使之对应。
