阻容降压电路分析

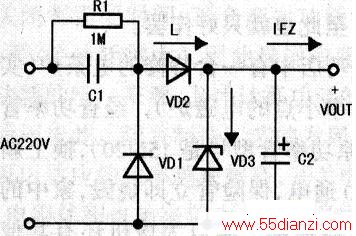

　　阻容降压电源的基本电路如下图所示，Cl为降压电容，VD2为半波整流二极管。
　　
　　输入的AC220V交流电经C1限流后，由VD2半波整流、C2滤波，得到一直流电压。
　　
　　二极管VD1的作用是在市电负半周时给Cl提供放电回路o VD3是输出电压稳压二极管，其稳压值决定输出电压值。电阻R1的作用是在关断电源后泄放C1内残存的电荷，从而保证人、机安全，故R1又称作泄放电阻。
　　
　　在图中，若不接稳压二极管，整流后未经稳压的直流电压一般会高于30V，并且会随负载电流的变化发生很大的波动，这是因为此类电源的内阻很大，故不适合大电流供电的场合。

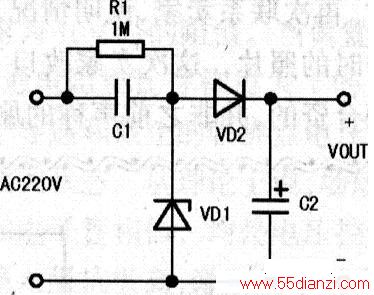

　　在实际应用时，可将VD1换成稳压二极管，如下图所示，让VD1既起稳压作用，又在市电负半周时给C1提供放电回路。

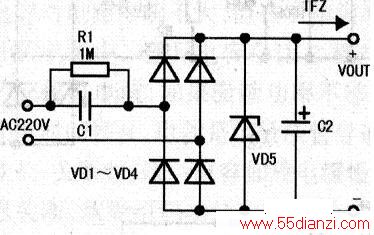

　　上述电路均是采用半波整流方式，输出的直流电流约为整流前输入交流电流的0.44倍，若上述电路中的C1容量为1μF，流过该电容的最大电流约为70mA，则半波整流后输出的最大直流电流约为30mAo若想向负载提供较大的电流，则可采用桥式整流电路，如下图所示，这是因为桥式整流输出的直流电流为半波整流方式的两倍，即为整流前输入交流电流的0.89倍。也就是说，在图中，若C1容量为1μF，则整流后输出的最大直流电流约为60mA。
　　
　　值得一提的是，虽然全波整流电路的输出电流也较大（与桥式整流相同），但一般采用浮地方式，稳定性和安全性均较差，所以在此类电路中基本不采用。
