含稳压电路的电源电路结构

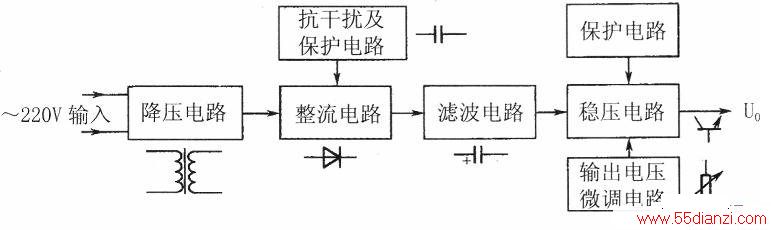

　　如下图所示是含有稳压电路的电源电路方框图。电路主要由降压电路、整流电路、滤波电路、稳压电路、保护电路和输出直流工作电压微调电路组成。这一电路与前面的电源电路主要不同之处是在滤波电路之后又加了直流稳压电路及保护电路。
　　
　　稳压电路旁边标有三极管符号，表示这一单元电路主要使用三极管；输出电压微调电路旁边有可变电阻器符号，表示这一单元电路主要使用可变电阻器。
