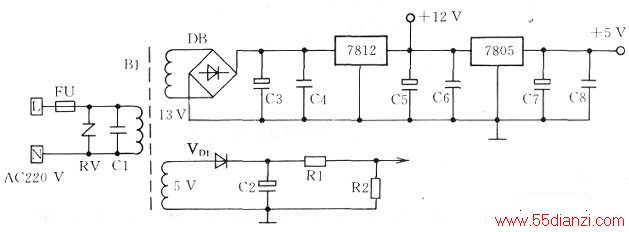

过欠压稳压电路如下图所示,电路的主要特点是电源变压器次级为二路输出,一路为三端稳压集成块7812、7805提供13V电压,该电路与集成阶梯式稳压电路完全相同。另一路为过欠压电路提供6V左右的采样电压,即变压器输出6V经VD1整流、C2滤波、R1~R2分压。由于该电路只整流不稳压,所以为主芯片提供的是随电源电压而变化的采样电压。
