正激式变换器工作原理

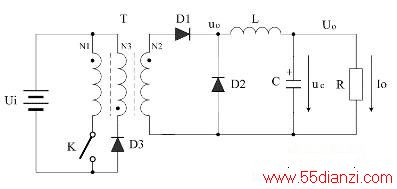

　　正激式变换器的典型电路如下图所示。
　　
　　当开关K闭合时，变压器的初级线圈N1被直流电压激励，线圈N1电压为上正下负；次级线圈N2感应的电压也为上正下负，二极管D1导通，通过电感L给负载R供电和给电容C充电。
　　
　　当开关K断开时，变压器的初级线圈N1产生很大的反电动势电压，为了防止变压器初级线圈产生的反电动势把开关管击穿，正激式变压器开关电源的变压器增加一个反电动势吸收绕组；同时，次级二极管也截止，由于次级电感L电流不能突变，通过二极管D2继续给负载供电；同时电容C也为负载供电。
　　
　　正激式变换器只有传输能量的功能，储存能量是通过次级的电感L和电容C来完成的。
