对称式比例鉴频电路

    从调频波中"检出"原来调制信号的过程称为调频波的解调，又叫鉴频。实现鉴频的电路称为鉴频器，也叫频率检波器。常用的鉴频电路有比例鉴频电路和相位鉴频电路，它们的工作原理相同，都是先把等幅的调频波变换成幅度按调制信号规律变化的调频调幅波，然后，用振幅检波器把幅度的变化检出来，得到原来的调制信号，这一过程如图Z0919所示。实际电路中应用较多的是比例鉴频电路，比例鉴频电路有对称式和不对称式两种。

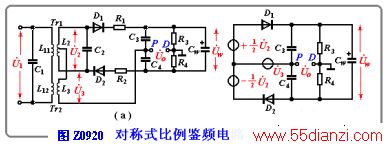

    对称式比例鉴频电路如图Z0920（a）所示，它由两部分组成。第一部分由电感线圈L11、L2、L12、L3及电容C1、C2组成，它把调频信号的频率变化转换成两个电压之间的相位差的变化；第二部分由D1、C3、R3和D2、C4、R4组成平衡式振幅检波电路，它把两个电压之间的相位差的变化变换为幅度的变化，并从中检出原来的调制信号。
    电路中，C1、L11、L12和L2，C2组成双调谐回路，均谐振于载波频率f0（fC），D1、D2为检波二极管，R3、C3和R4、C4是它们的负载。要求电路对称即D1，D2的特性相同，R3＝R4，C3 = C4。两只二极管顺向相接，与R3、R4和L2形成直流通路。CW容量较大（＞10μF），有稳幅作用。
    1．频幅转换过程
    图 Z0920（a）中，L12与L3为强耦合，L3产生的电压与大小相等，且同相或反相，这里取同相。L11、与L2的互感耦合，在次级回路C2两端产生电压U2，则次级两端与中心抽头之间的电压分别为 和，其等效电路如图Z0920（b）所示。由此可见，两个振幅检波器的输入电压和分别为：

    由于是等幅的调频信号，对应的不同频率，次级回路所呈现的阻抗性质和大小也各不相同，因此，次级电压也随之变化，于是，合成电压和的大小将随的频率变化而变化。可用向量分析如下：

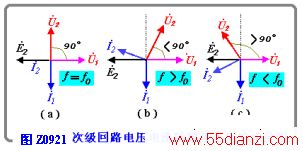

    （1）当f = f0，即调频信号的频率f等于中心频率时（电路谐振），初级线圈L11的电流的相位滞后90°，而次级回路中产生的感应电动势与反相并滞后90°。由于次级回路处于谐振状态，其电流与 必然同相，而 在电容C2上产生的电压又滞后90°，它们的相位关系如图Z0921（a）所示。结果使
