普传PI7800系列变频器的转矩提升功能参数有F07自动转矩提升和F08V/F提升方式。
自动转矩提升F07出厂设定值:0%,设定范围是0~10%。
该参数用于改善变频器的低频特性,在低频段运行时对变频器输出电压进行提升补偿,增大低频运行时的运行转矩。
提升电压计算公式如下:提升电压=电机额定电压×(变频器当前输出电流/2倍电机额定电流)×F07。

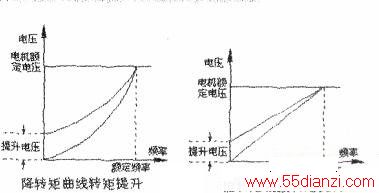

转矩提升后的曲线见下图。由图可以看出,两种曲线在输出频率较低时,变频器的输出电压都得到提升。
图中的题注中有一个所谓降转矩曲线和恒转矩曲线,其大概含义是,根据负载转矩随转速下降而降低的特性描绘出来的曲线叫做降转矩曲线,例如风机水泵类负载就具有降转矩曲线。根据负载转矩不随转速变化的特性描绘出来的曲线叫做恒转矩曲线:与之相关的是恒转矩负载,它是指在调节转速的过程中,负载的阻转矩不变,或者说,负载转矩的大小,仅仅取决于负载的轻重,而与转速大小无关。例如带式输送机就是一种典型的恒转矩负载。
V/提升方式F08出厂设定值:2,设定范围是0~61。

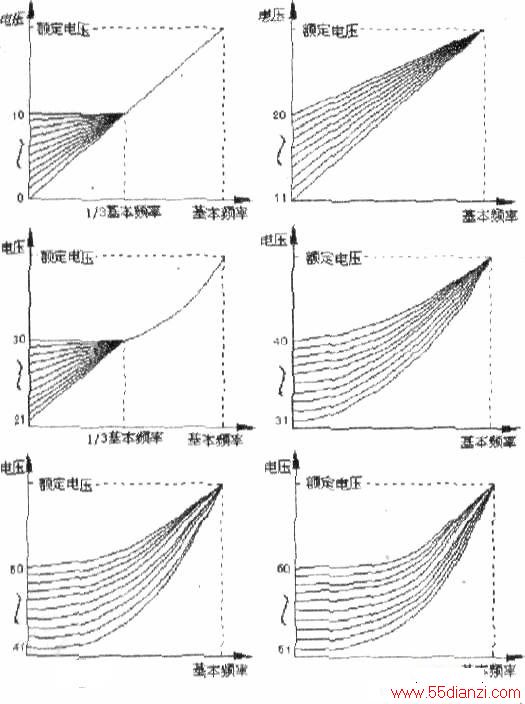

转矩提升示意图见下图。所谓“V/F提升”,就是在变频器输出频率较低时,相应提升输出电压,从而调整负载转矩。本参数可设置0~61共62种V/F提升方式,其中,0—20适合恒转矩负载,21—40适合1.5次方递减转矩负载,41~50适合2次方递减转矩负载,51~60适合3次方递减转矩负载.61用户自定义。
在普传变频器中,到底如何选择转矩提升功能,取决于参数的设定。如果将参数F07设置为0%,则F07的自动转矩提升功能失效,此时可以设置参数F08,选择设定范围0-61中的合适值.得到合理的V/F提升补偿。如果将F08设置为0,由图可见,选择的是基本频率给定线,没有V/F提升功能,此时可以通过设置F07得到自动转矩提升的补偿。
