普传PI7800系列变频器直流制动电流F23出厂设定值：100%参数设定直流制动时送入电机的直流制动电流值的百分比。此数值是以变频器额定电流为基准，即变频器额定电流对应100%。设置过程中，务必由小慢慢增大，直到得到足够的制动转矩，而且不能超过电机的额定电流。

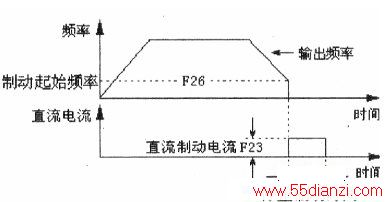

停止制动时间F25出厂设定值：O.Os停止时直流制动电流的持续时间。见附图。设定范围是0.0~60.0s。如果F25设定为0，则直流制动功能无效。
制动起始频率F26出厂设定值：0.0Hz变频器在减速到此频率时，停止输出PWM波形，开始输出直流制动电流。见图1。如果F26设定为0，变频器将在停机过程中逐渐降低输出频率至O，这种降频停机的过程，实际上对电动机也有一定制动作用。只要减速时间参数设计合理，电动机能够实时停机。当然有了直流制动将使停机更稳定，更准确。
停止方式设定F27出厂设定值：0当变频器接收到“停止”指令后，变频器将依此参数的设定，控制电机的停止方式，“0”：减速停止方式，变频器根据参数所设定的减速时间，以设定的减速模式减速，直至停止。
“1”：自由停止方式，变频器接收到“停止”指令后立即停止输出，电机依负载惯性自由运转至停止。
