变频器的矢量控制

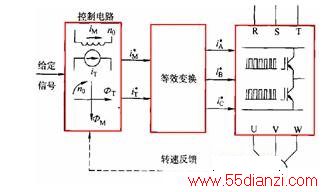

　　矢量控制是交流电动机用模拟直流电动机的控制方法来进行控制。
　　
　　1）将控制信号按直流电动机的控制方法分为励磁信号和电枢信号
　　
　　2）将控制信号按三相交流电动机的控制要求变换为三相交流电控制信号，驱动变频器的输出逆变电路。
　　
　　变频器控制方式：分为无传感器（开环）和有传感器（闭环）两种控制方式。无传感器控制方式是通过变频器内部的反馈形成闭环。

.

　　★控制特点：矢量控制是对电动机的转速（转矩）进行控制，不能对电动机的间接控制量进行控制。
　　
　　1）使用前要进行自扫描，将电动机的参数扫入变频器。
　　
　　2）一台变频器只能控制一台电动机。
　　
　　3）矢量控制既能控制电动机的电流幅值，同时又能控制电流的相位（矢量控制名称的由来）。
　　
　　★性能特点：可从零转速进行控制，调速范围宽；可对转矩进行精确控制，系统响应速度快，速度控制精度高。
