电源电路中电感滤波电路分析方法及思路

电源电路中电感滤波电路分析方法及思路

点击数:7542 次   录入时间:03-04 11:49:30   整理:http://www.55dianzi.com   电路基础知识

  电感滤波电路是用电感器构成的一种滤波电路,其滤波效果相当好,只是要求滤波电感的电感量较大,电路的成本比较高。电路中常使用?型LC滤波电路。

  如上图所示是7型LC滤波电路。电路中的C1和C3是滤波电容,C2是高频滤波电容,L1是滤波电感,L1代替7型RC滤波电路中的滤波电阻。电容C1是主滤波电容,将整流电路输出电压中的绝大部分交流成分滤波到地。

67

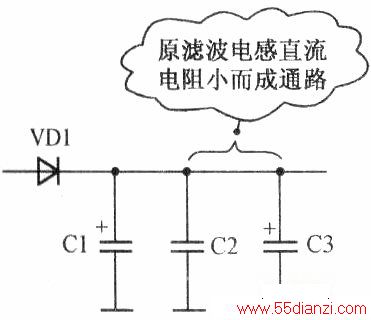

  1.直流等效电路  如上图所示是?型LC滤波电路的直流等效电路,电感L1的直流电阻小到为零,就用一根导线代替。

  由于电感L1的直流电阻很小,所以直流电流流过L1时在L1上产生的直流电压降很小,这一点比滤波电阻要好。

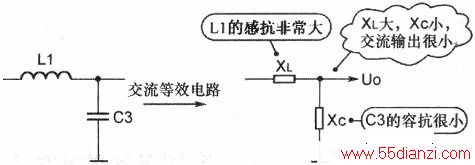

  2.交流等效电路    如下图所示是7型LC滤波电路的交流等效电路。

45

  对于交流成分而言,因为电感L1感抗的存在,且这一电感很大,这一感抗与电容C3的容抗(容抗很小)构成分压衰减电路,见交流等效电路,对交流成分有很大的衰减作用,达到滤波的目的。
