变压器反馈式振荡电路

 LC正弦波振荡电路
    LC正弦波振荡电路按其反馈电压的取出方式，可分为变压器反馈式、电感反馈式以及电容反馈式振荡电路。
    变压器反馈式振荡电路，又称互感耦合振荡电路，它是利用变压器耦合获得适量的正反馈来实现自激振荡的。
    图Z0802（a）为共射调集型变压器耦合振荡电路，（b）是交流通道。图中当不考虑反馈时，由于L1、C组成的并联谐振回路作为三极管的集电极负载，因此，这种放大电路具有选频特性，常称为选频放大电路。L2为反馈网络，它通过电感耦合取得反馈信号，并将信号的一部分反馈到输入端，显然，该电路具备了振荡电路的组成环节。
    一、 相位平衡条件
    断开图（a）中的a点。设在放大电路的输入端加信号令其频率为L1C回路的谐振频率fO，此时三极管集电极负载可等效为一纯电阻，若忽略其它电容和分布参数的影响，则与反相；在如图所示的变压器同名端情况下，比又引入180°相移（设负载电阻很大），即与反相，因此与同相，电路满足振荡的相位平衡条件。对fo以外的其它频率，L1 C回路处于失谐状态，不再呈纯电阻性，因而与不再是反相关系，自然与也不再是同相关系，也就是说对fo以外的电信号，电路不能满足振荡的相位平衡条件。这样，就保证了振荡电路只能够输出频率为fo的单一频率的正弦波。
    在Q值足够高和忽略分布参数影响的条件下，振荡电路的振荡频率就是L1 C回路的谐振频率，即
      。
    二、起振条件
    根据自激振荡的振幅条件，应使，对于图Z0802所示电路。可以证明其起振条件为：

    式中M为绕组L1与L2之间的互感系数，rbe为三极管b、e间的等效电阻，R＇为折合到L1C回路中与电感串联的等效总损耗电阻。
    三、电路特点
    （1）由式GS0806可知，对三极管β值要求并不太高，只要变压器同名端接线正确，则不难起振。采用变压器耦合，容易满足阻抗匹配要求；
    （2）C可以采用可变电容器，因而调节频率方便；
    （3）由于变压器分布参数的限制，捺荡频率不能太高，一般小于几十MHz。且输出波形不太好。

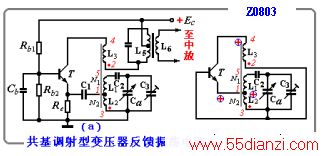

    图Z0803（a）是超外差收音机中常用的共基调射式变压器耦合振荡电路，图（b）是它的交流通路。图（a）中Rb1、Rb2、Re是偏置电阻，L5、C组成中频选频回路，它对振荡频率失谐，阻抗很小，可视为短路。Cb是高频旁路电容，对振荡信号相当于短路，从而使晶体管呈共基接法。L1、L2同C2、C3、Ca组成LC谐振回路。其中Ca为振荡电容，改变Ca的数值，可调节振荡频率。C2为垫整电容，C3为补偿电容，它们是为保证波段的低、高端频率跟踪而设置的，其原理将在第十单元讲述。L3是反馈线圈，为了保证相位平衡条件，变压器同名端应按图中所示接法联接。
    图Z0803（a）中振荡回路是通过耦合电容C1部分接入到发射极极的。这样共基极电路的输入阻抗Zi虽然很小（约100Ω），但折合到3、5两端的阻抗Z就增大许多倍，使得晶体管输入阻抗对振荡回路的影响大大减弱，不会严重降低回路的Q值，从而使输出波形较好，又利于起振。
设为接入系数，由变医器原理知：

    例如晶体管收音机本机振荡线圈LTF-1-1，总匝数N1 + N2 = 146匝，N2 = 8匝，则Z＝333Zi。这相当于把晶体管的输入阻抗Zi 提高了333倍。
    共基振荡电路振荡频率高，而且比较稳定，容易起振、应用比较广泛。
