LC并联谐振电路作为三极管的负载,反馈线圈L2与电感线圈L相耦合,将反馈信号送入三极管的输入回路。交换反馈线圈的两个线头,可使反馈极性发生变化。调整反馈线圈的匝数可以改变反馈信号的强度,以使正反馈的幅度条件得以满足。
变压器反馈LC振荡电路的特点是:频率范围宽、容易起振,但频率稳定度不高。它的振荡频率是:f0=1/2πLC。常用于产生几十千赫到几十兆赫的正弦波信号。

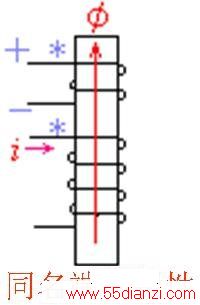

有关同名端的极性请参阅下图。
变压器反馈LC振荡电路的振荡频率与并联LC谐振电路相同,为。
