并联型晶体振荡电路

并联型晶体振荡电路

点击数:7561 次   录入时间:03-04 11:58:51   整理:http://www.55dianzi.com   电路基础知识
石英晶体振荡电路的形式是多种多样的,但其基本电路只有并联型和串联型两种。

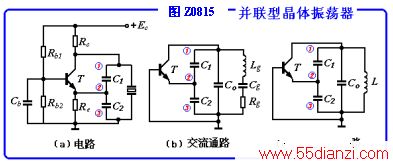

    并联型晶体振荡电路如图Z0815所示。振荡回路由C1、C2和晶体组成。由图可知,电路满足"射同基反"的原则,从而构成电容三点式振荡电路。显然,晶体在回路中起着电感的作用,亦即晶体必然工作在fS与fp之间。
    从等效电路不难求得回路的振荡频率

式中:,由于Cg<(C0 + C′),即在回路中起决定作用的是Cg,所以谐振频率近似为:
