RC振荡电路的几种接法

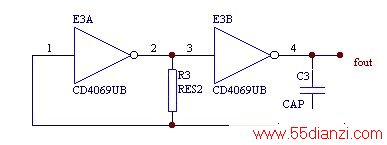

1.最简单的振荡器

这种振荡器特点是：T≈（1.4～2.3）R*C

电源波动将使频率不稳定，适合小于100KHz的低频振荡情况。

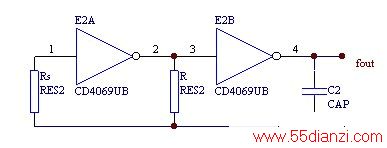

2.加补偿电阻的振荡

T≈（1.4～2.2）R*C，电源对频率的影响减小，频率稳定度可控制在5%

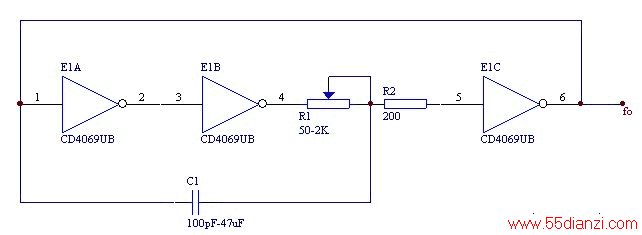

3.环行振荡器

4.采用TTL反相器，频率可达50MHz4.采用施密特触发器构成的振荡器

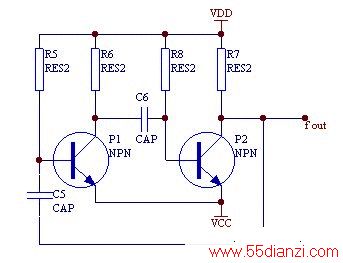

5.采用两三极管构成的振荡器

其中R5=R8，R7=R6，C5=C6
