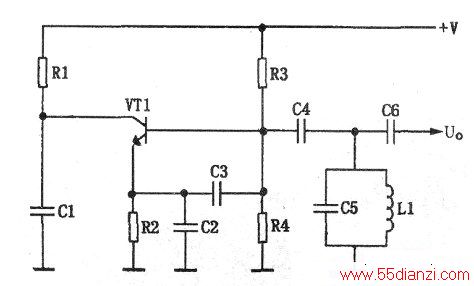

在电容三点式正弦波振荡器中(见下图),有2只电容串联,即电路中的C2和C3串联。这2只串联电容器后共有3个接点,这3个接点分别与振荡管的3个电极相连,这是这种振荡器的特点,以此可以分辨出是电容三点式振荡器。
电路中C3的一端与VT1基极直接相连,C2和C3连接点与VT1的发射极直接相连,C2的下端是接地的,而VT1的集电极是通过旁路电容Cl交流接地的,这样C2下端引脚是与VT1集电极交流相连的。可见C2和C3的3个接点是与振荡管VT1的3个电极相连。
