(2)实际OCL功率放大电路分析
1)准互补输出形式的单端推挽OCL功率放大电路图2是典型的准互补输出形式的单端推挽功率放大电路。该电路采用正、负对称电源和差分输入放大等措施，使输出端的直流电压为Ov，以便放大器与扬声器直接耦合。电路分为三级，Ql、Q2组成差分输入放大级，R3是发射极公共电阻；激励级是由一只PNP型管(Q3)组成的共发射极放大电路；Q4-Q7组成复合“准互补”推挽功率输出级，其中Q4、Q5为推动管，Q6、Q7为功放管，两个功放管为同极性的NPN型管。
Q3的集电极输出端接有NPN型的Q4和PNP型的Q5(中间经过R4和Dl)，利用不同类型晶体管的互补作用，实现推挽放大所需的“倒相”要求。Q4与大功率管Q6接成NPN型复合管，Q5与大功率管Q7接成PNP型复合管。由它们共同完成接近乙类的准互补对称单端推挽功率放大任务。Q3集电极负载电阻R5、R4和二极管Dl组成推挽放大偏置电路。Rl是Q1的偏置电阻。
Rll既是Q2的偏置电阻，又是交直流负反馈电阻。
信号流程：从前级来的音频信号从Vi端输入后，经耦合电容Cl加到差分放大管Ql的基极；差分输入级的另一臂（即Q2的基极）引入输出级的负反馈信号。经Ql、Q2差分放大后的信号由Ql集电极直接耦合到激励三极管Q3基极，进行激励放大后也直接耦合到电流放大级。从Q3集电极取出的信号分为两路：一路直接送互补对称放大电路的上臂(由Q4、Q6组成的)NPN型复合管的基极(Q4基极)，当信号为正半周时，NPN型复合管导通，输出电流经正电源、Q6、扬声器到地，当信号为负半周时，NPN复合管截止；另一路经R4、Dl（二极管Dl在导通状态，其内阻很小，对交流信号的传递几乎无影响）送互补对称放大电路的下臂PNP型复合管（由Q5、Q7组成的）的基极（Q5基极），当信号为负正半周时．PNP型复合管导通，电流经地、扬声器、Q7到负电源，当信号为正半周时．PNP复合管截止这样，两只功放管一推一挽地工作，在输出端合成完整的音频信号，驱动扬声器发声。
为提高整个放大器的稳定性、减小谐波失真、降低放大器的动态输出阻抗，还从末级的输出中点取出负反馈电压，经由R11、R12、C4构成的反馈网络馈入差分输入级的一臂（Q2基极），其直流负反馈是由输出中点电压经Rll直接加至Q2基极的；而交流负反馈电压则经Rll、R12分压（C4对交流而言视为短路）后加到Q2基极，这个交流负反馈电压的大小，决定着放大电路的增益（放大倍数）。
C2、C3为防振电容，用来抑制放大器可能出现的高频自激。C2、C3分别是Q3、Q5的中和电容（负反馈电容，也叫滞后补偿电容），可降低Q3、Q5的高频增益，破坏自激的幅值条件。

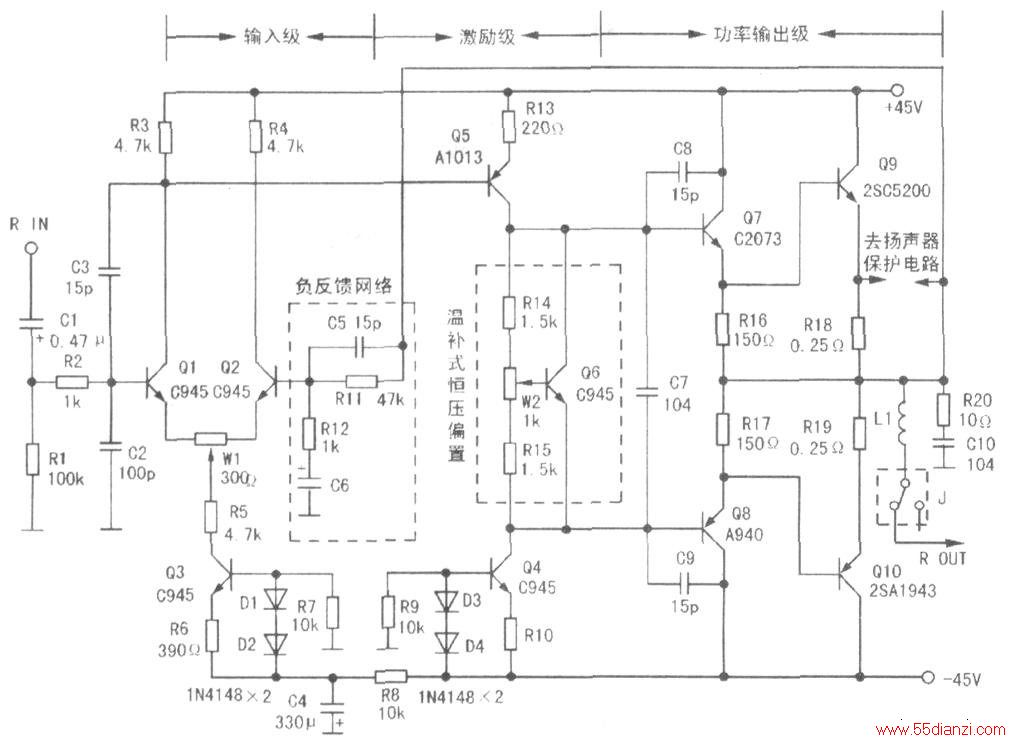

2)带温度补偿的OCL功率放大电路下图是飞达牌F-9603功放的右声道功率放大电路，音乐输出功率为300W(8Ω)。
该功率放大电路由10个晶体管组成：
Ql、Q2组成差动放大输入级．Q5是激励级，Q6组成偏置电路．Q7、Q9、Q8、Ql0组成复合互补输出级。
在差分输入放大电路的输入端，Rl、R2、C2组成了低通滤波电路，用于滤除音频范围以外的高频信号，提高电路的稳定性，抑制电路的高频噪声和自激。在Ql、Q2的发射极引入了电流负反馈电阻（合用一个电位器Wl）．以扩大输入级的有效输入电压范围；差分输入放大器的发射极公共电阻改成了由Q3、R6、Dl、D2组成的恒流源电路，以使电路更加稳定。Q3是恒漉三极管，Dl、D2为恒流管的基极提供偏置基准电压。R5是保险电阻，万一恒流源晶体管击穿短路，可使差动放大级维持工作；R3、R4是Ql、Q2的集电极负载电阻，R3兼作激励管Q5的基极偏置电阻。
激励级Q5采用恒流源负载的放大器，以保证放大电路的增益和线性。Q4、R9、Rl0、D3、D4组成Q5集电极的恒流源负载．为激励级的稳定工作提供条件，同时对稳定输出级的静态工作点也起了很大的作用。
因为该电路的输出功率较大，所以需要进行温度检测和补偿，以纠正因温度变化引起的静态工作点偏移。Q6与R14、W2、R15组成具有温度补偿功能的恒压偏置电路。利用激励管Q5的集电极电流在上述元件上形成的电压降，为Q7、Q8，也为Q9、Ql0提供适当的基极偏置，大大降低放大器的交越失真。在一般情况下，输出级所需的偏置电压（从Q6集电极与发射极两端测得）为2.1V左右。本电路利用Q6正向导通时的稳压作用，使输出级得到较稳定的偏置电压；同时，还利用三极管的温敏特性，将Q6与功放管一起安装在散热器上，对功放管的温度变化进行监测和补偿，使偏置电压得到适当的温度补偿，保证电路稳定地工作。调节W2，就可调节功放管的偏置电压，使它工作在甲类、甲乙类、乙类工作状态，本电路工作在甲乙类工作状态。
信号流程：从前级来的右声道的信号，经Cl、R2送Ql、Q2组成的差分输入放大器放大后从Ql的集成极取出，送激励级三极管Q5进行激励放大。从Q5集电极取出的信号，分为两路；一路直接送互补对称放大电路的上臂（由Q7、Q9组成的）NPN型复合管的基极（Q7基极），当信号为正半周时，NPN型复合管导通，输出电流经正电源、Q9、扬声器到地，当信号为负半周时，NPN复合管截止；另一路经Q6送互补对称放大电路的下臂（由Q8、Ql0组成的）PNP型复合管的基极（Q8基极），当信号为负半周时，PNP型复合管导通，电流经地、扬声器、Qlo到负电源，当信号为正半周时，PNP复合管截止。这样，两只功率管一推一挽地工作，在输出端合成完整的音频信号，驱动扬声器发声。
本电路的级间直流负反馈从输出端通过Rll（C6对直流等于开路）加到Q2基极上，反馈量很大，再加上差动放大器本身的高稳定性，保证了整个放大器的稳定工作。
而音频交流信号的级间负反馈则经R11、R12分压后(C6的容量较大，对于反馈过来的音频信号相当于通路)加到Q2基极上，使功率放大电路获得稳定的增益，性能也得到改善。调整Rll可改变反馈量，达到调整增益的目的。
C2、C3、C8、C9为防振电容，用来防止自激振荡。其中，C2为限制输入信号的通频带，让有用的音频信号通过，旁路无用的音频范围以外的高频信号，抑制高频杂波；C3、C8、C9分别是Q1、Q7、Q8的中和电容。
放大器输出端增加了一个与扬声器串联的小电感L1，其作用一是抵偿扬声器导线的分布电容，提高放大器的高频稳定性，二是防止信号变化时出现较高的瞬时电压，抑制尖峰杂波，改善输出信号的幅频特性。
电阻R20、电容Cl0组成容性负载，成为扬声器阻抗补偿电路，用以抵偿扬声器的感抗成分，使放大器的负载较接近于纯电阻，放大器工作稳定，不易自激，输出级晶体管不易出现过电压，运行比较安。
3)全对称式OCL功率放大电路

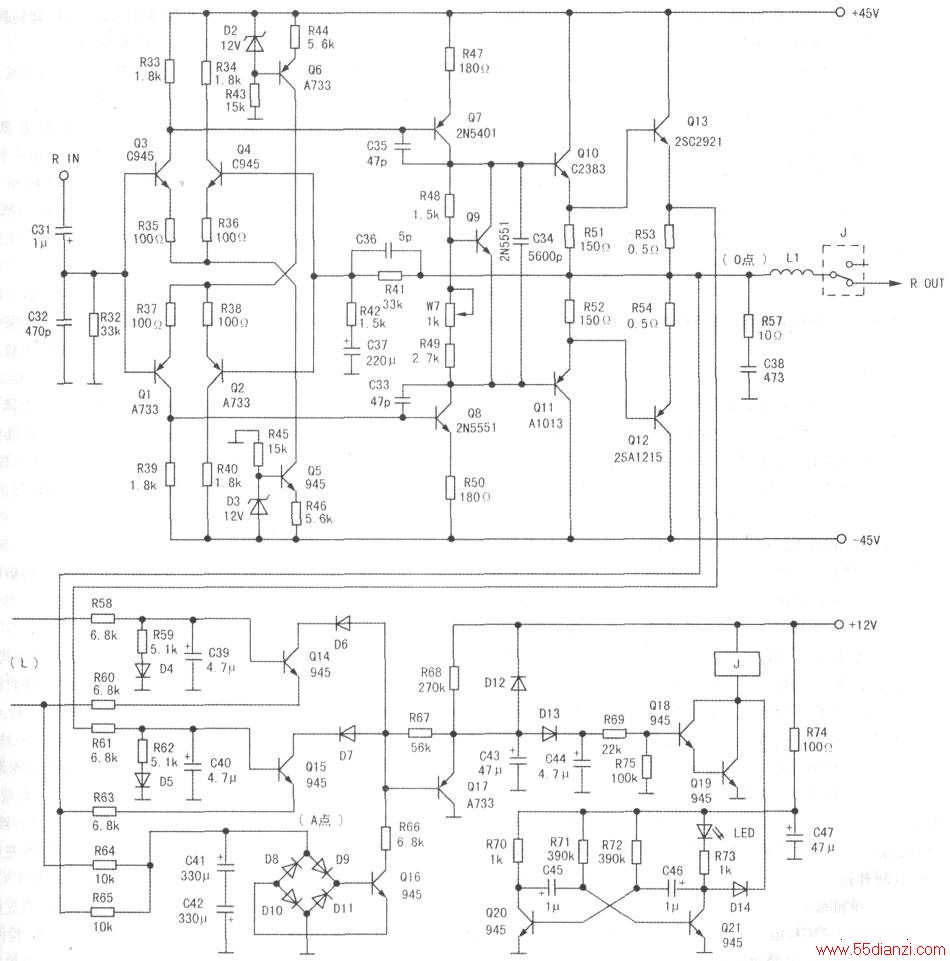

下图是中宝(ZBO)KB-18A功放的右声道功率放大电路。
该功放采用全对称式OCL电路，使功率放大器的性能得到了进一步的提高。它除了采用复合管、恒压／温度补偿等措施外，还把OCL电路里的差分输入、激励、功率放大三级电路都设计成互补对称形式，充分发挥了NPN型和PNP型三极管能够互补工作的优点，让信号从输入到输出均处于推挽放大之中，使电路获得了很好的稳定性和保真度。
电路中，Q3、Q4构成NPN差分放大器，Ql、Q2构成PNP差分放大器，它们共同组成互补对称的差分输入放大级。R32～R40组成输入级的偏置电路，其中R35～R38为各管发射极的电流负反馈电阻；Q5、Q6分别为其恒流源，用来稳定工作点，保证电路-工作的稳定。R33、R34，R39、R40为差分管的集电极负载电阻。
Q7、Q6构成单端推挽电压放大级，并作为功率放大级的激励级，提供足够的电压增益。
Ql0、Qll为功率放大的推动管，Ql0与Q13组成NPN复合管．Qll与Q12组成PNP复合管，以获得高放大倍数，这两组复合管构成功率输出级。
Q9、R48、W2、R49组成输出级的基极恒压偏置电路，为输出级提供适当的偏置电压。调节W2，可以调整功放管的静态工作点，即可以使功率管工作在甲类、甲乙类、乙类工作状态，本电路工作在甲乙类啊作状态。另外，还利用三极管的温度特性，把Q9安装在功放管旁，使偏置电压得到适当的温度补偿，保证电路稳定地工作。
R41、R42和C36、C37构成负反馈电路，决定整机的闭环增益。C37为交流负反馈提供通路；C36接在反馈电阻R41两端，是相位补偿电容，用来超前补偿，以抑制I乜路自激振荡。
C32用于限制输入信号的通频带，旁路无用的音频范围以外的高频信号，抑制高频杂波。C35、C33分别跨接在Q7、Q8的c、b极间，是消振电容（也称中和电容），用来抑制电路振荡、进行相位补偿，以消除高频自激振荡。R57、C38组成扬声器阻抗补偿电路，用以抵偿扬声器的感抗成分，使放大器的负载接近纯电阻，保证放大器稳定地工作。
信号流程：当输入的音频信号处于“正半周”时，Q3导通、Ql截止，“正半周”信号经Q3、Q4差分放大后，从Q3集电极直接耦合给Q7的基饭，经Q7放大到足够的幅度，激励Qlo和Q13输出正半周的功率信号。同理，当输入的爵频信号处于“负半周”时，Ql导通、Q3截止，“负半周”信号经Ql、Q2．Q8放大，激励Qll和Q12输出负半周的功率信号。级问直流负反馈从输出端通过R41反馈到Q4，Q2的基极；交流负反馈则从输出端通过R41和R42分压后，再反馈给Q2、Q4基极。
