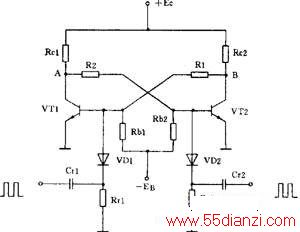

电路的基极分别加有微分电路。如果在VT1基极加上一个负脉冲（称为触发脉冲），就会使VT1基极电位下降，由于正反馈的作用，使VT1很快从饱和转入截止，VT2从截止转入饱和。于是双稳电路翻转成A端为“1”，B端为“0”，并一直保持下去。
（2）触发脉冲的触发方式和极性
双稳电路的触发电路形式和触发脉冲极性选择比较复杂。从触发方式看，因为有直流触发（电位触发）和交流触发（边沿触发）的分别，所以触发电路形式各有不同。从脉冲极性看，也是随着晶体管极性、触发脉冲加在哪个管子（饱和管还是截止管）上、哪个极上（基极还是集电极）而变化的。在实际应用中，因为微分电路能容易地得到尖脉冲，触发效果较好，所以都用交流触发方式。触发脉冲所加的位置多数是加在饱和管的基极上。所以使用NPN管的双稳电路所加的是负脉冲，而PNP管双稳电路所加的是正脉冲。
（3）集成触发器除了用分立元件外，也可以用集成门电路组成双稳电路。但实际上因为目前有大量的集成化双稳触发器产品可供选用，如R-S触发器、D触发器、J－K触发器等等，所以一般不使用门电路搭成的双稳电路而直接选用现成产品。
有延时功能的单稳电路
无稳电路有2个暂稳态而没有稳态，双稳电路则有2个稳态而没有暂稳态。脉冲电路中常用的第3种电路叫单稳电路，它有一个稳态和一个暂稳态。如果也用门来作比喻，单稳电路可以看成是一扇弹簧门，平时它总是关着的，“关”是它的稳态。当有人推它或拉它时门就打开，但由于弹力作用，门很快又自动关上，恢复到原来的状态。所以“开”是它的暂稳态。单稳电路常被用作定时、延时控制以及整形等。
