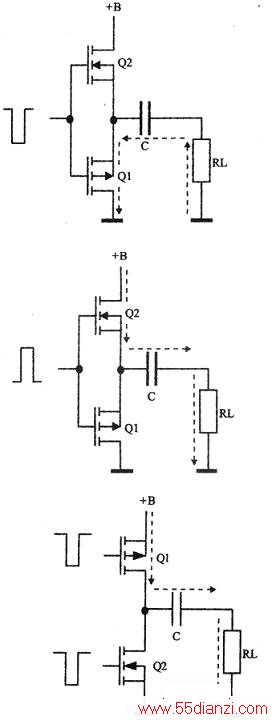

由1只P沟道MOS管Q1和1只N沟道MOS管Q2组成的互补型共漏极单端推挽功率放大电路如上图所示。两只MOS管的源极和源极连接在一起作为输出端。
由于MOS管的源极、栅极、漏极对应于普通JBT管的发射极、基极、集电极。所以这个电路对应共集电极单端推挽功率放大电路，其电压、电流、增益、阻抗特性也相似于共集电极单端推挽功率放大电路。由于此种电路的电压增益极小（小于1），所以在要求高电压增益的背光板功率放大电路中不建议采用。各生产厂家也没有采用此类型电路作为背光板功率放大输出电路的先例，这里也就不再赘述。
中图、下图分别是输入方波正、负周期的工作原理。
