高保真BBE音质增强集成电路

　　BBE音质增强 电路 的主要功能是：①调整低频、中频和高频的相位关系；②补充较高频率和较低频率电路。其作用是美化修饰音质，使重放的音乐清晰自然，使低频浑厚，中频丰富，高频纤细， 收听效果优越于亲临现场音乐大厅。

　　现在常用的高保真BBE音质增强 集成芯片 有 BA3884 ，SR1071， XR1075 和M2150A等。下面以综合性能较好 的BA3884为例介绍音质增强 集成电路 。

　　1．BA3884的性能指标

　　BA3884的直流工作电压为5.4～12.3V，最大功耗为1050mW（ BA3884S ），450mW（ BA3884F ），工作温度为 -40℃～＋85℃。其主要性能指标见表l。

　　表81 BA3884的性能指标

　　2．BA3884的应用电路

　　BA3884采用24脚双列直插塑封结构，如图1所示为由BA3884构成的高保真音效 处理器 电路。

　　此电路将输入信号分为低频（20～ 150Hz ）、中频（150Hz～2.4kHz）和高频（2.4～20kHz）3个频段。采 用将中频段和高频段相位分别移位-180°和-360°的方法，重新组合以上频段。相位差调整了每个频段的 时间延迟特性，使低频段延迟2.5ms，中频段延迟0.5ms，使声音上升沿失真最小，这样在很大程度上改善 了原设各音频重放效果的清晰度、保真度和临场感。此电路通过内部高速 检波器 和高性能的VCA电路（用 于高音组成部分的幅度控制），提高高音区域（由谐波组成）的能听度和平衡度。通过一个内部信号来补 偿输人高音组成部分的幅度，而恢复谐波成分，提高重放声音的清晰度。为了得到最佳频率平衡，还采用 了低音轮廓提升电路，实现了最为理想的线性提升频率，为50～150Hz，最大提升幅度可达8.7dB。

　　按照图中所示的参数值，即可得到性能很好的高保真BBE音质增强系统，此电路可以应到不同档次的音频 重放设备中。

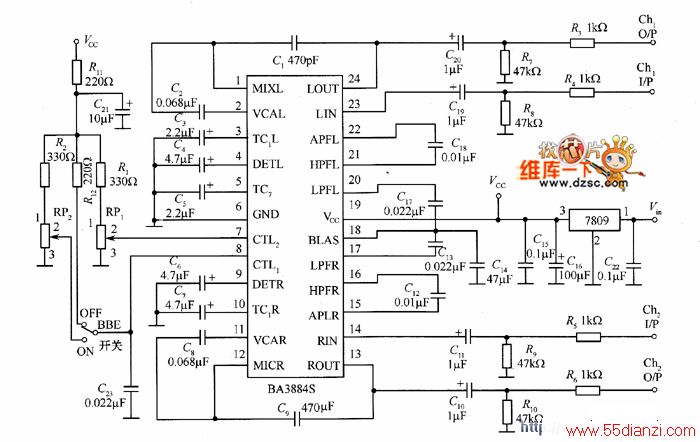

图1 由BA3884构成的高保真音效处理器电路用
