衰减器的参数设计

　　衰减器只用电阻器组成，它通常插接在信号源与负载之间，用于衰减信号源的电压，防止负载电路过载，衰减量用分贝(dB)表示。衰减器也用来完成电路系统的阻抗匹配，工作频率可达到VHF。

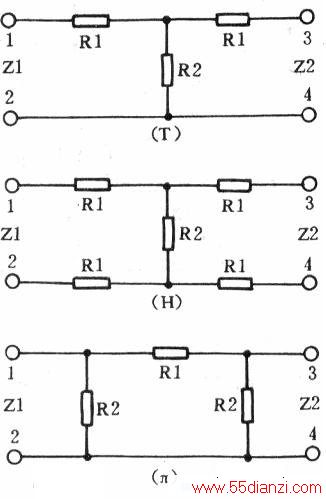

　　衰减器结构是根据电阻器排列形式而分为T、H、π、L、O型，如下图所示。

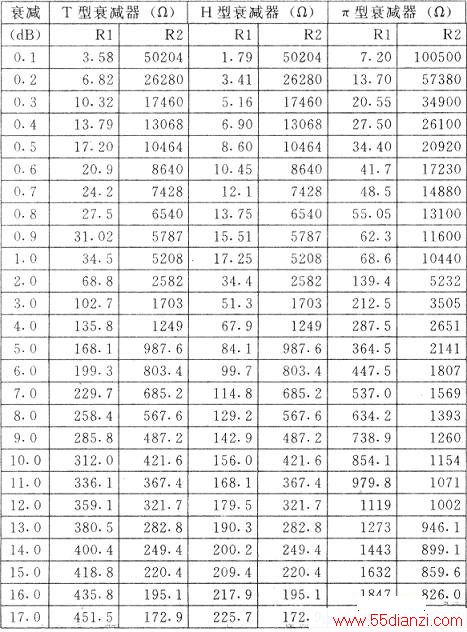

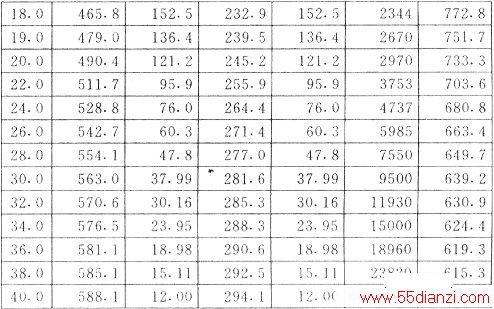

　　下表列出T、H、丌型衰减器设计值。衰减量是指。

　　输入功率对输出功率的之比，表示为dB。此表适用于信号源阻抗与负载阻抗相等21= 22，并等于600Ω。

　　例1，设计一个简单衰减器使其插入衰减为40dB。

　　解：选用T型衰减器。由上表40dB、T型栏，查到2只电阻R1=588.1Ω，R2=12Ω。

　　例2，600Ω的信号源，输出电压需要衰减3dB。

　　解：选用H型衰减器，需要4只R1，R1—51. 3Ω,  R2=1703Ω。

　　在信号源阻抗与负载阻抗不相等时，一般用公式计算电阻阻值。

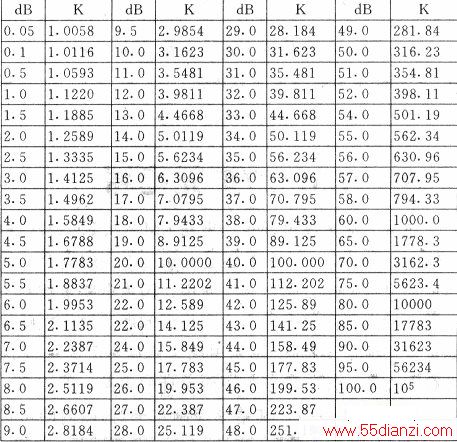

　　系数K是指衰减器产生的电流、电压或功率衰减之比，表示为dB。如下表所列。若插入损耗dB数知道，表2可查出相应K值；反之算出K，可查出损耗dB数。

　　系数K用于计算各种结构衰减器的电阻值。

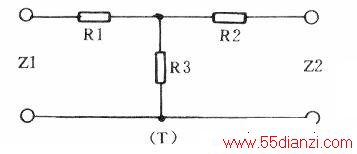

　　T型衰减器的计算：（见下图）

　　(1)输入阻抗Zl和输出阻抗22相等。Z1=22=Z
