改变输入电阻和输出电阻

一、输入电阻
    输入电阻是从放大电路输入端看进去的等效电阻。因为反馈放大电路输入端的反馈方式有串联和并联之分，故负反馈对放大电路输入电阻的影响与串联反馈还是并联反馈直接有关。
    1．串联负反馈使输入电阻增大

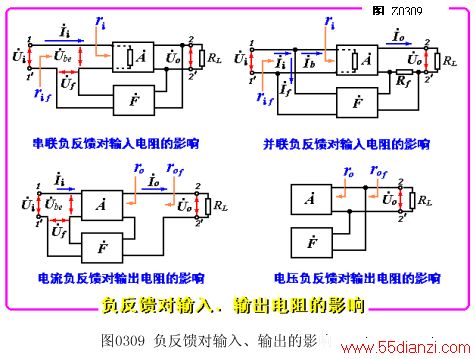

    在串联负反馈电路中，由于Uf和UI串联作用于输入端，Uf抵抵了UI的一部分，因此，在Ui 相同的情况下，输入电流Ii比没有反馈时减小，故输入电阻RIf = Ui／Ii 增大了，这可用图Z0309 来说明。

    因Uf取自Xo，令Xo= 0 时，则Uf消失，于是开环输入电阻RI（即基本放大电路的输入电阻）为

而闭环输入电阻rif 为

因，代入上式可得

    上式表明，串联负反馈使闭环输入电阻增加到开环输入电阻的（1＋FA）倍。对于电压串联负反馈

对电流串联负反馈，。要注意的是，这里的RI必须是反馈环内的量，例如，串联反馈中，基极偏置电阻Rb对信号源的负载效应不因（1+FA）大小而变，故不属环内量。因此，要考虑Rb的活，放大电路实际输入电阻为
    2．并联负反馈使输入电阻减小
    在并联负反馈电路中，由于I f对I i有分流作用，因此，在Ib一定时，I f的出现将使II增大，从而使闭环输入电阻减小。开环输入电阻为：

而闭环输入电阻为：

因，代人上式可得：

    可见，引入并联负反馈后，使闭环输入电阻rIf降到开环输入电阻ri的 1 /（1+FA）。要注意的是，对电压并联负反馈 :

而对电流并联负反馈
因Rb的存在将对I i分流，且分流大小与（1＋FA）有关，故Rb为环内量，即应计算在 ri之内，放大电路的实际闭环输入电阻就等于rif。
    二、输出电阻
    放大电路对负载而言，可等效为一个信号源。这个信号源的内阻就是放大电路的输出电阻。由于输出有电压反馈与电流反馈两种方式，故输出电阻的变化趋势就与电压反馈还是电流反馈直接有关。
    1．电压负反馈使放大电路的输出电阻减小
    在负反馈电路中，由于电压负反馈能够稳定输出电压，即使RL发生变化，也能保持输出电压稳定，放大电路近似于恒压源，其效果相当于减小了电路的输出电阻。

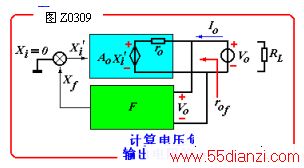

    计算电压负反馈放大电路输出电阻的方法仍与基本放大电路中使用的方法相同。即令信号源XI＝0（电压源短路，电流源开路，可保留其内阻），然后移去RL，在输出端加一测试电压Vo（如图Z0309所示），算出相应的电流Io，则输出电阻为
      Rof =Vo / Io
图中Ro包含了 RC。在输入回路中，虽然XI = 0，但由于反馈信号Xf的存在，使 ，在输出回路中便存在与相应的受控源。其中Ao为基本放大器输出端开路时的放大倍数。由图可见

整理可得：

    上式表明，电压负反馈使放大电路的闭环输出电阻减小到开环输出电阻的。对于电压串联负反馈有，对于电压并联负反馈则。必须注意的是，这里Ro、AUo、ARo是考虑了反馈网络的负载效应之后，基本放大电路的输出电阻和开路（RL = ∞）放大倍数。
    由于Ro 中包含了Rc 在内，故Rof就是放大电路的实际输出电阻。
    2．电流负反馈使放大电路的输出电阻增大
    当引入电流负反馈后，电路具有稳定输出电流的作用，即使RL发生变化，也能保持输出电流基本稳定，
