放大电路在小信号作用下，可看作是一个线性电路，在中频段，认为其输入阻抗Ri不随频率而变化。Ri的测量方法常有以下几种：
1、伏安法（此种方法又分两种）

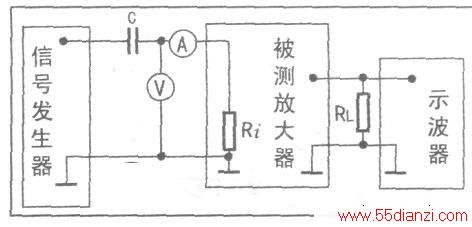

伏安法一：如下图，调节信号源的频率使其输出为中频段某一正弦波值，调节其输出幅度，使放大器输出不失真，用示波器监测，则输入电阻R/=Ui/Ii=U/I，这种测法电路结构虽然简单，但误差较大。

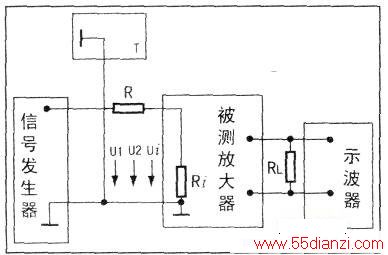

伏安法二：如下图，在输入回路串接一辅助电阻R，输入信号调整在放大电路中频段，输入信号选正弦波，并调至中频段某一值，输入信号的幅度调到输出不失真，用示波器监视，用毫伏表分别测出R两端【即“1”、“2”）对地的交流电压Ul与U2，则R两端电压UR=U1-U2，流过R的电流IR-(Ul-U2),R=li,Ui=U2，故Ri=Ui/Ii=U2/[(U1-U2)/R]，要求R取值与输入电阻Ri同一数量级，因为R太小，测试结果误差较大，R太大，容易引入干扰。
这种测法的结果误差较小，是较理想的测量方法。
二、半电压法（此种方法又有两种）
半压法一：将下图中的R换成可变电阻箱或电位器RP，测试时，先调节电位器RP，使其阻值为零，则得U2=U1，然再调节电位器RP，使得U2=0.5U1，此时需调节信号发生器，使其输出维持为U1不变。那么，此时电位器的电阻值就等于放大电路的输入电阻。也可直接从示波器显示的波形幅度变化来测Ri的大小。在RP为零时，调节示波器有关旋钮，使其显示的不失真波形在垂直方向为y格，在保持示波器各旋钮位置不变的条件下，调节RP．使示波器显示的波形在垂直方向的幅度降为原来的一半，即(1/2)y格。此时，RP大小就等于放大器的输入电阻。

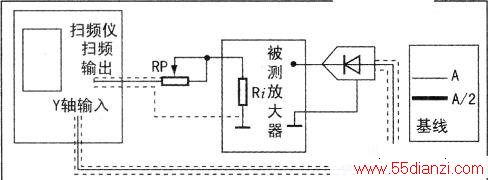

半压法二：按如下图所示连接，RP为可变电阻箱或电位器，测量时，先用导线将RP短接，调节扫频仪面板上的有关开关及旋钮，使屏幕显示的幅频特性曲线的高度为A格；然后撤去RP的短接线，调节RP直至荧光屏显示的曲线高度为N2格，则RP的阻值即为被测电路的输入电阻。把RP取下，测出其电阻值即Ri的阻值。此种测法本质是使URP-UR=(1/2)U(U为扫频输出电压)，从而得到Ri=RP故也称半压法。
三、替代法（又叫等值法）

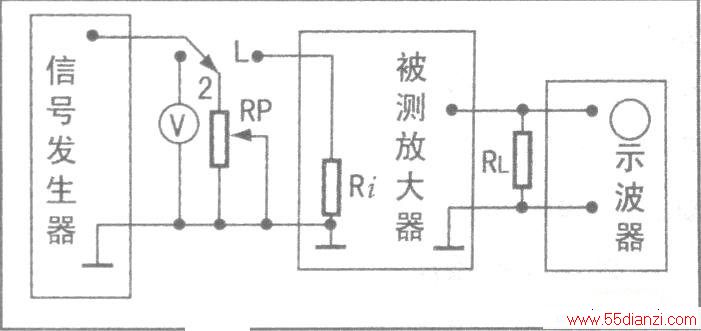

如下图，RP为辅助电位器或可变电阻箱，测试时，使信号源输出频率为放大电路中频段的某一频率，输出幅度适当用示波器监测输出信号不失真。当开关置1位置上，用晶体管毫伏表测“1”点对地的电压值，然后将开关置“2”位置上，调节辅助电位器RP．使“2”点对地的电压仍等于原来“1”对地的电压值，那么此时电位器的阻值就是被测放大电路的输入电阻值，拆下RP测其阻值即为Ri的阻值。
