所谓叠加原理是指：对于线性电路而言，任何一条支路中的电流或电压都可以看成是由电路中各个电源分别作用的，由此在支路中所产生的电流或电压的代数和，该定理中的电源指的是独立电源。
电路理论中，把电源模型分为两大类：独立电源和受控电源，其中独立源是电能量或电信号理想化的模型，它是电路中真正的激励。若没有独立源的存在，电路中就不会有电流或电压的产生，而受控源是一种用于描述电子器件所具有的物理特性的理想化的数学模型，其本质是控制支路与被控制支路之间的耦合关系。只是当控制支路的电流（或电压）不变时，被控支路的电流（或电压）就会恒定，具有电源的性质，但当电路中无独立电源时，受控源在电路中也就不会产生电流与电压。
通常情况下，电路中含有受控源时，使用叠加原理分析电路，只分析独立源分别单独作用下的电路，然后再进行叠加。受控源留在电路中的位置不变，因为受控源的电流或电压值是受其他支路的电流或电压控制的，当其单独作用时，电路中实际上已经没有了电流与电压值。

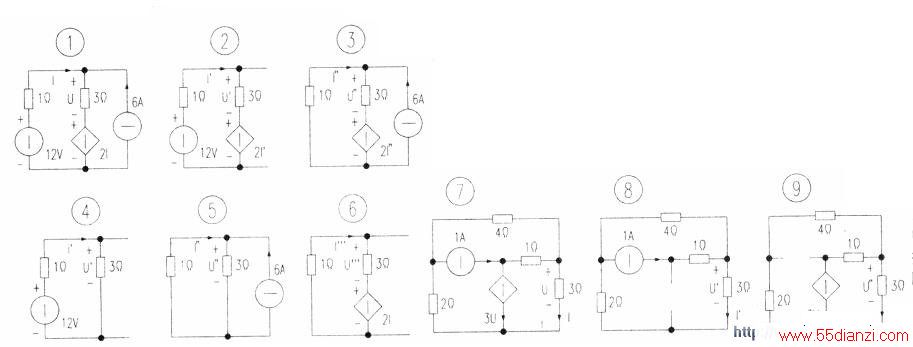

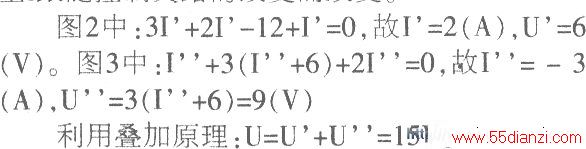

例1：使用叠加原理分析图1电路中的U图1中有两个独立源，12V电压源与6A电流源，其分别单独作用的电路如图2与图3，在这两图中受控电压源在电路中的位置不变，其受控量I跟随控制支路的改变而改变．
上述分析过程，按独立源的个数进行分解与叠加。但作为一种分析电路的方法，我们也可以把受控源视为独立源来处理，计算过程认为它与独立电源一样具有激励的作用，只是其激励的值是以控制量的形式出现的，在电路中产生的电流与电压也以控制量的形式出现，这样就得到扩展的叠加定理。对于线性电路而言，任何一条支路中的电流或电压都可以看成是由电路中各个电源（包括独立源与受控源）分别作用的，在此支路中所产生的电流或电压的代数和。
不作用的电压源（包括独立源与受控源）用短路线替代，不作用的电流源（包括独立源与受控源）用断路替代。由于受控源是一个用未知控制量表示的电源，当其参与叠加时，关键在于其未知的控制量不能改变，把它假想为已知电源，对电路进行分析，然后再根据叠加原理，列出含未知控制变量的方程。
针对例1按扩展的叠加原理分析，由于共有3个电源，每个电源单独作用下的电路图分别为图4、图5与图6。

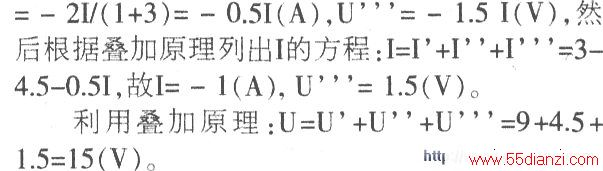

图4为12V电压源单独作用的电路，其中受控电压源短路，独立电流源断路．I’=12/(1+3)=3(A)，U’=9(V)。图5为6A电流源单独作用的电路，其中受控电压源与独立电压源均短路，I”=-6x3/(1+3)=-4.5(A)．U’’=4.5(V)。图6为受控电压源单独作用的电路，其电压值为2I，注意I是未知的控制变量，它是未进行电路分解之前的原电路所有电源作用下的值，该值在将受控源视为独立源时不能改变，但在受控源单独作用下电路中的电流与电压是第三个需要叠加的分量，用I…与U"'表示。现在首先将受控电压源的电压值21看成已知量对电路进行分析：I…
例2：使用叠加原理分析图7电路中的U、I
图7中含有两个电流源：lA的独立电流源，电压控制的受控电流源，其分别作用的电路如图8与图9。
叠加：I=I’+I’’=4/9-8/21=4/63(A)。
上述将受控源视为独立源的过程，只是依据数学模型建立起的电路分析方法，并不是说：受控电源可以在电路中构成激30励、单独地产生电流与电压。
