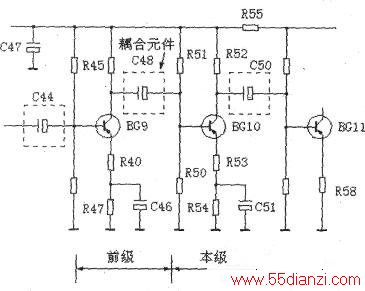

阻容耦合放大电路如下图所示,该电路为飞跃JK50晶体管扩音机音频放大通道的部分电路.图中本级与前级之间交流信号的传递是通过耦台元件电容C48来完成的。因为每一级放大器都具有输入电阻,前级信号通过耦合电容耦合到下级输入电阻上,所以把这样的耦合方式叫做阻容耦合。阻容耦合方式的优点是:频率响应较好,各级的静态工作点彼此是独立的,互不影响,另外价格便宜。它的缺点是:级与级之间是在阻抗严重失配的状态下工作的,不能获得最大的功率增益。现今的小信号放电多采用这种方式。
