认识复合管的结构

      在电子制作中，经常会遇到要求特性一致的大功率异型对管的时候（如：互补对称式ＯＴＬ功放电路、ＯＣＬ功放电路等），这一类大功率异型对管在市场上往往很难买到，而且价格也非常昂贵。这时，可以采用一对大功率同型管与一对小功率异型对管复合，代替你所需要的大功率异型对管。有时为了增大三极管的电流放大倍数也要用到两管复合。
    １． 两管复合时，前一管的集电极与发射极应该接在后一管的基极与集电极之间，且保证复合管形式。

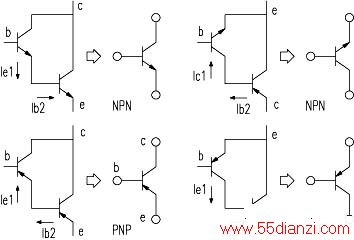

    ２． 复合管的导电类型（ＮＰＮ或ＰＮＰ）决定于前一管（如附图）。
    ３． 复合管的电极名称与前一管的相应电极名称相同（如附图）。
    ４． 复合管的功率决定于第二管（实际使用时，一般小功率管在前，大功率管在后，所以可用小功率异型对管和大功率异型对管复合来代替大功率异型对管。
　　５． 两管复合后的β：β＝β１：β２。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　

www.55dianzi.com

　　复合管的电流放大倍数为两管电流放大倍数之乘积。以附图为例，设前后两管电流放大倍数分别为β1、β2。ICCI2=IC1+IC2=β1IB+β2；IB2=β1IB+β2；IE1=β1IB+β2（1+β1）；IB=（β1+β2+β1β2）；IB=β1β2IB。

　　所以β≈β1β2。

　　复合管的类型取决于推动管的类型。原因是推动管的B极引出作为复合管的B极。附图复合管的类型依次是NPN、PNP、NPN、PNP。另外也可以根据：NPN型三极管E极电流流出，PNP型三极管E极电流流入来判断。如附图复合管E极电流I2流入，故为PNP型。

　　复合管的耗散功率由后管决定，故后者称为功率管。原因在于复合管的集电极电流基本上等于功率管的集电极电流。

　　复合管的两只兰极管耐压值必须基本相同。从附图可以看出前后两管C、E间的电压仅差发射结电压，故两者在电路中承受的电压近似相等。
