共集电路（电压跟随器）

    共集电路是用一个三极管构成的电路，它的电压增益是一，所以叫做电压跟随器。那么电压跟随有什么作用呢？共集电路是输入高阻抗，输出低阻抗，这就使得它在电路中可以起到阻抗匹配的作用，能够使得后一级的放大电路更好的工作。

一、电路组成

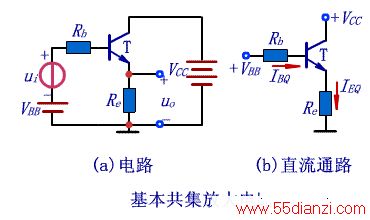

电路如图（a）所示，集电极作为共公端，由于输出电压从发射极获得，故也称共集放大电路为射极输出器。其直流通路和交流通路如图（b）和（c）所示。

二、静态分析

如图（b）所示为直流通路，列出输入回路的方程

便得到基极静态电流I_BQ、发射极静态电流I_EQ和管压降U_CEQ

三、动态分析

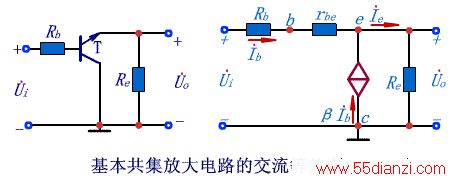

把图所示的电路中的晶体管用共h参数等效模型取代便得到共集放大电路的交流等效电路，如下图所示。

根据电压放大倍数定义，可得

当 ， ， ，故称共集放大电路为射极跟随器。输入与输出电压同相，且U_o<U_i，无电压放大能力，但有电流放大。因为输出电流为I_e，输入电流为I_b，放大了 倍。

输入电阻

可见，发射极电阻R_e等效到基极回路时，将增大 倍，因此共集放大电路的输入电阻比共射放大电路的输入电阻大得多。

输出电阻

为了计算输出电阻R_o，令输入信号为零，在输出端加交流电压 ，求出交流电流 ，则输出电阻R_o=U_o/I_o，如右图所示。
