在所需要的栅偏压值和电子管屏流的直流分量已知的情况下，可以通过下式计算出阴极电阻Rx的值：
当电子管是五极管时，因为阴极电流中还包括帘栅流，所以要用阴极电流来计算，阴极的直流分量是屏极直流分量Iao和帘栅极直流分量Is20之和，因此五极管的阴极电阻为：Rx=
值的l/3左右，即
5.交流负载线
在电子管的屏极接上一个耦合电容Coh。就可以隔离屏压的直流分量而使交流分量通过，同时在电容器的输出端一般都接上一个电阻Rg，这样的放大器称为阻容耦合放大器。

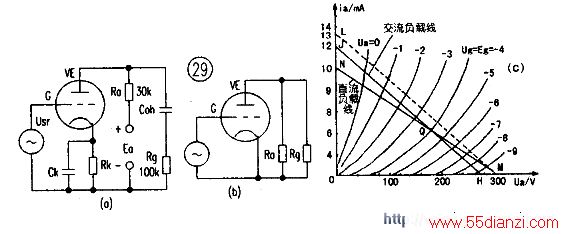

在电子管阻容耦合放大器中。由于耦合电容Coh的隔直流作用。负载电阻Rg对放大器的直流通路没有影响，其静态工作点和直流负载线仍然和前面学过的一样。然而在动态工作情况下，屏压的交流分量Ua将同时作用于由屏极负载电阻Ra和屏极电源Ea串联后、耦合电容Coh和电阻Rg串联后所形成的并联回路上。如图29（a）所示。
如果耦合电容COIl的容量足够大。对交流来说相当于通路，就得到如图29（b）所示的交流通道。Ua实际上作用于Ra与Rg并联的电阻上，我们把Ra与Rg并联值Rfz称为总负载电阻。即
因此对于交流信号而言，负载线的斜率不再是1/Ra而是1/Rfz。由于Re<Ra所以在交流工作情况下，交流负载线总是比直流负载线更陡一些。表示Rfz的负载线就称为交流负载线。从图中还可以看出。放大器在接上COIl和Rg以后，屏流的交流分量。ia有一部分被Rg所分流。所以在相同的输入信号时，放大器的放大倍数将下降，Rg越小，分流作用越显着。放大器的放大倍数下降也越多。
交流负载线是在直流负载线的基础上作出来的。如图29（c）所示。
作交流负载线时，首先求总负载电阻。 设lh=100kΩ，Ra=30kΩ（同图20），总负载电阻
然后在图3l中，在纵坐标上确定L点，L点的坐标是
连接M与L点得到一条斜率为
的辅助线ML（虚线所示），它不经过Q点。也不是交流负载线。然后经过静态工作点Q再作一条与直线ML平行的直线HJ。就是所求的交流负载线。
根据交流负载线可以作出阻容耦合放大器输入正弦波信号电压Usr时的屏流、屏压波形。
二、放大器的等效电路分析方法
当电子管的静态工作点选择得恰当，而且输入信号电压的幅度又很小时。电子管是工作在静态特性曲线的间隔均匀而又平行的直线范围内。

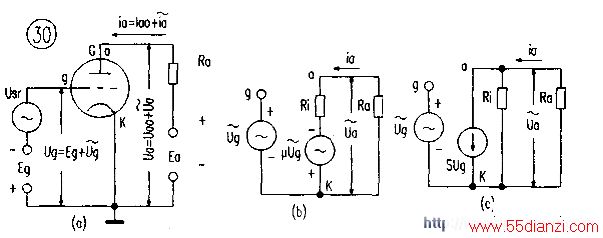

这时用来表示电子管特性的一些参数如跨导S、内阻Ri和放大系数μ可以认为是不变的常数，这样就可以将电子管用一个等效电路来代替。如图30所示。
图30（a）的电路中。当有交流信号电压Ug输入时，栅极与阴极之间产生一个交流电压分量Ug，从负载两端向电子管的屏极与阴极之间看去。
对交流来说，整个电子管可以用一个等效电动势μUg与内阻Ri串联电路代替。如图30（b）所示。因为栅极与阴极之间如果有变化量AUg时。在屏极回路引起的屏流变化量为△ia，根据电子管放大系数的定义。
如果栅压不变，在屏极和阴极间必须有变化量μ·△Ug，才能使屏流引起同样的变化量Aia.
因此。在栅极与阴极间加上交流电压Ug时，其在屏极回路中的电动势应为μUg，这样对产生屏流的交流分量ia来说才是等效的。电路中的串联电阻Ri代表电子管屏极与阴极间的内阻。
在分析等效电路中量的大小时。还要注意它的方向。Ug和μUg所标注的正负号，代表各交流电压在同一瞬间的极性。例如在某一瞬间Ug上端为正下端为负，则μUg应该是上端为负下端为正，只有这样Ug和μUg在同一瞬间所产生的ia方向才一致。其物理意义是：因为此时栅极为正。屏流增大，而屏流的方向在电子管内部是从屏极流向阴极的。所以等效电动势μUg必须是上端为负下端为正，才能产生上述方向的电流。在这种情况下，电子管屏极与阴极之间的电压Ua=-inxRa。即输出电压和输入电压是反相的关系。
等效电路中的μUg与风串联的电路就是电工学中的电势源。因此这种等效电路称为定势源电路。
我们可以根据全电路欧姆定律求出电路中的电流：
因为Iμ=Ri·s，那么
根据S的定义。
的单位是电流。所以代表的是一个等效的电流源。
是电流，所以代表的是一个等效的电流源。
表示电流
流过并联的电阻Ri和Ra时分配到R。
中的电流值ia，根据这个定义可画出图30（c）的等效电路，称为定流源等效电路，这是电子管等效电路的另一种形式。定流源等效电路的意义是：对于屏极回路的交流分量来说，从负载两端向电子管屏极与阴极之间看去。整个电子管可以用一个恒定的电流源SUg和与它并联的内阻Ri来代替。
综上所述，电子管等效电路有定势源和定流源两种形式的等效电路。对负载来说效果是一样的。实际应用中。对于三极管，因为其μ值基本上是常数，用定势源等效电路比较合适，如果是五极管（包括束射管），因其S值比较容易确定，用定流源比较合适。另外在计算时，如果并联支路较多，用定流源比较方便。如只有一个回路时，则用定势源比较方便。
最后还要注意，以上等效电路只是对电子管电路的交流分量而言，其条件是在电子管的直流工作电压、电流（Ea、Eg、Iao）已知且工作点Q已确定的情况下。表示各交流分量之间的关系。电路中的直流电压只不过是用来保证电子管正常工作和供给电路中必需的能量而已。因此。在作等效电路时，输出回路和输入回路中任何固定不变的电压（Eg、Ea等）都可以认为是短路。任何固定不变的电流（Iao）都可以认为是开路。可以不必在等效电路中画出来，使分析简化。
阻容耦合电压放大器
各种放大器中，使用得最普遍的是用电阻电容耦合的电压放大器。简称阻容耦合放大器或者RC耦合放大器。一般应用于小信号放大电路。
