电子管电压表的工作原理

电子管电压表通常由检波、放大、表头和电源四个环节组成。其原理结构如图所示。

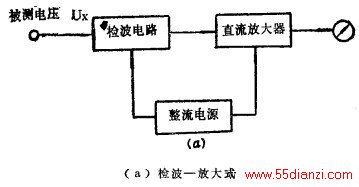

图(a)为检波一直流放大式电压表的结构原理，其特点是被测电压Ux加到仪表上后，先检波、后放大。由于检波后的电压已经变为直流。所以用宣流放大器来放大。而用作电压表来使用。

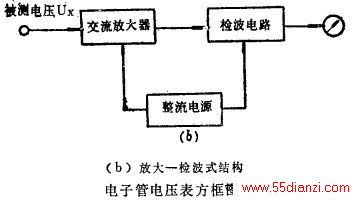

图(b)为放大一检波式原理结构，其特点是先放大后检波。这就便于实现对微弱电压的测量，所以这种结构适

于做成毫伏表。

电子管电压表的指示部分，是由滋电系测量机构和附加电路所构成的。检波的作用，正足要将被测的交流电压转换成表头适用的直流心压，以达到测量的副5。放大器的作用及将被测的电压加以放大，以提高仪表的灵硬度。整流电源则用来供给该表各部所需的直流电压，由外接交流电源经销流后得到。
