  顾名思义,音响数码放大器只能将代表声音的数码信号放大,那么,又是如伺将声音信号变成数码信号的呢?大家知道,所谓数码实际就是“0”和“1”,它是以1或0的排列间隔代表声音的大小(即振幅),如下图所示。图中,当音量越大(正弦波往上升)时,1的排列就越多(0就越少),看上去l的间隔就越小。反之,当音量越小(正弦波往下降)时,1的排列就越少(O就越多),看上去1的间隔就越大。这样,就把代表声音大小的模拟信号变成了幅度不变、但却按信号强弱疏密排列的数字信号,即( PWM)脉冲宽度调制信号。

125893

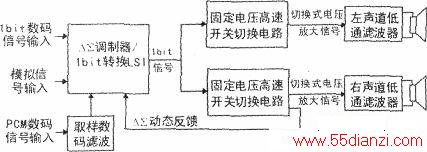

  从目前情况看,数码放大器主要分日本、欧美两大派系。日本主要以Sharp为代表,主要产品为SM-SXxxx系列,电路方框图见下图。该系列放大器有模拟信号、数码信号两种输入方式。如果输入的是模拟信号,则输入信号会直接经△∑调制器/lbit转换LSI电路将模拟信号转换为lbit数码信号,如果输入的是PCM数码信号.则先要经过一个数码取样滤波器,滤掉相关无用信号后才能进入△∑调制器,lbit转换LSI电路,并转换为lbit数码信号。如果输入的是lbit数码信号,则可直接通过△∑调制器/lbit转换LSI电路。从△∑调制器/lbit转换LSI电路送出的lbit数码信号被送入一个固定电压的高速切换开关电路进行切换,开关电路从电源吸取能量使信号得到放大,被放大的数码信号一小部分被作为取样信号送回△∑调制器/lbit转换ISI电路.以随时校正其工作状态。余下大部分被送入低通滤波器,滤掉高于100kHz的高频开关信号,让低于100kHz的开关信号电压去推动扬声器发声。


128744

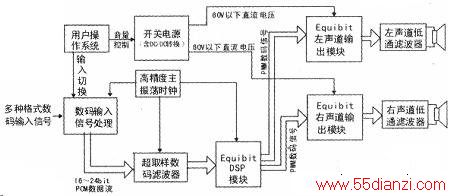

  欧美主要以TacT Audio为代表,主要产品为Millenniumxxx系列,电路方框图见下图。该系列放大器输人为不同格式数码信号,这些不同格式的数码信号进入数码输入处理部分后,均被转换为16hit—24bit的PCM数据流。接下来该数据流被送,人一个受主振荡时钟控制的数码滤波器,将与信号无关的杂波数据滤掉,再送人一个名为Equibit DSP的模块。该模块的主要任务是将PCM数码信号转换为PWM数码信号,被转换的PWM数码信号分别被送入左右声道输出模块,输出模块则借肋PWM数码信号产生高速大功率的开与关从电源吸取能量.从而使声音信号得到放大。被放大的数码信号经低通滤波器滤去60 kHz及以上高频开关信号后,让低于60kHz的开关信号电压去推动扬声器发声。

  由上述可以看出,Sharp与TacT Audio数码放大器还是有一定区别的:

  (1)Sharp是使用固定电压控制高速开关切换电压进行能量转换,而TacT Audio高速开关切换电压则是用变化的输入信号电压进行控制的。

  (2)Sharp有负反馈,而TacT Audio则没有。

  (3)Sharp能输入模拟信号,而TacT Audio则必须依赖模块升级或外接信号变换器才能输入模拟信号。

  但它们有一点却是相同的,即均是通过高速开关切换电压从电源吸取能量去推动扬声器发声。
