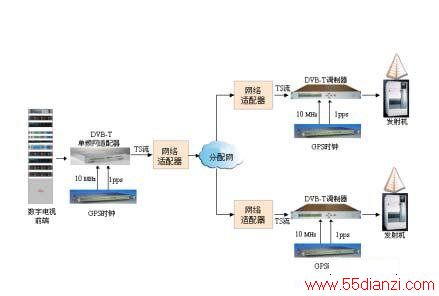

为了理解单频网的同步，我们给出了一个完整的DVB-T单频网框图，见下图所示。
单频网的功能是对DVB-T地面数字电视系统的扩展，上面系统框图中的主要模块及功能如下：
1、MPEG2再复用器
它的作用是过滤并复用来自不同信号源的节目，例如：卫星网，SDH网，编码器，视频复用器等，加入数字电视服务信息（SI），出于商业运营原因对某些或全部频道进行加扰，然后将传输流送入单频网适配器，进入DVB-T调制器。
2、单频网适配器
它的作用是将GPS的标准时间和标准频率插入到TS流中。它向8k模式的8个帧或2k模式中的32个帖的整数倍构成的巨级帧（MegaFrame）里面插入一个巨型帧初始包（MegaFrameInitializationPACket=MIP），DVB标准中为它分配一个标准PID=0x15

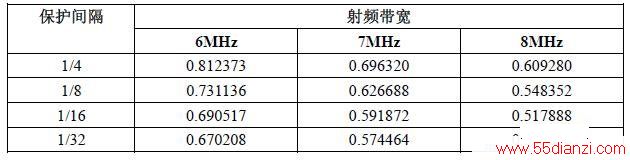

MIP可以插入到一个巨型帧的任何位置，插入到第n个巨型帧的MIPn通过指针可以帮助确定第n+1个巨型帧的起始位置。巨型帧的时间长度，是独立于字符传输长度Tu，调制方式，信号传输速率的，根据保护间隔和带宽，巨型帧的传输时间长度如下表：
下面对MIP包有详细讲解。
3、传输和接收网络适配器
该网络适配器必须提供从主前端，主发射站到分发射机的透明传输，传输和接收适配器必须实现相反的转换功能分配，网络所产生的最大延迟必须小于1秒，这样后面的同步系统才能实现同步。最常用的网络适配器为ASI-ATM，ASI-RF转换器。
4、同步系统
通过将插入的MIP包中的STS同步的时间标识与局部的进间进行比较，同步系统计算出单频网同步的需的额外时间，对网络传输时间进行补偿。该部分通常内置到下面的DVB-T调制器中。
5、DVB-T调制器
DVB-T调制器必须提供从网络适配器到天线的固定时延，在MIP包内插入的信息可以用于控制本地和远端DVB-T调制器的传输模式，位于不同发射塔的不同发射机中的调制器的时钟必须同步，根据单频网的要求，所有发射机的信号都必须相同，每个调制输入的码流必须比特同步。
6、全球定位系统（GPS）
GPS是多种可以用于DVB-T系统的时钟之一，但是它却是最经济的，在全球任何地点可以找到的方便使用的时钟，GPS接收机可以提供10MHz标准频率和每秒一个脉冲的1pps标准时间，在单频同步网中，1pps时间被分成100ns的步进，标准频率10MHz及标准时间1pps应该在DVB-T网络中任何一点都可以获取。
