双工器的检测方法

　　选用的测试仪器为美国HP公司的8754A网络分析仪，该仪器带有入射／反射测试附件。测试频率范围为4～1300MHz，测试数据可以在仪器上直接读出，该仪器的输入阻抗与输出阻抗均为50欧，和多工器阻抗一样。反射损耗、隔离度、插入损耗可以在仪器屏幕上直接读出，消除了中间误差，提高了测量结果的准确性，便于进行结果分析。

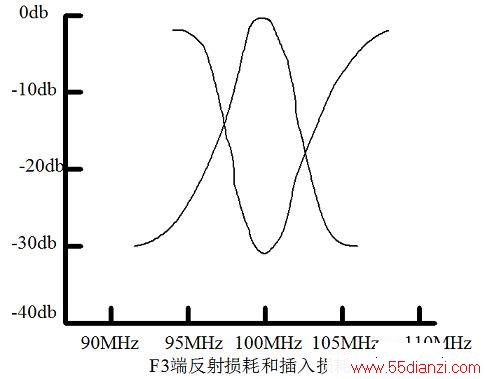

　　F3端反射损耗和插入损耗：

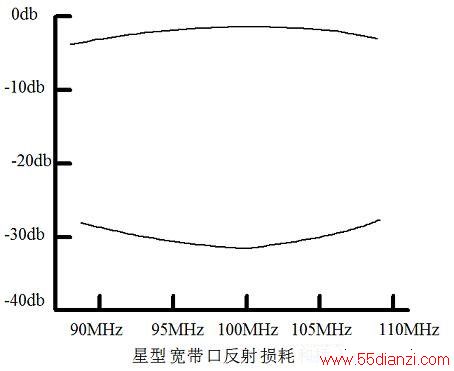

　　星型宽带口反射损耗和插入损耗：

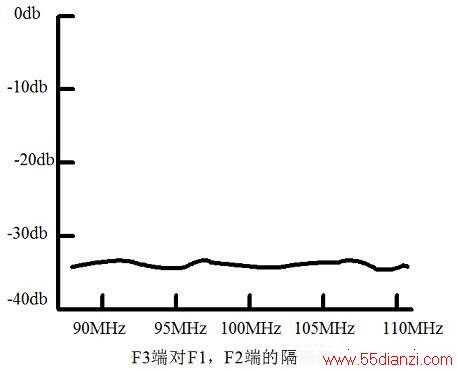

　　F3端对F1，F2端的隔离度：

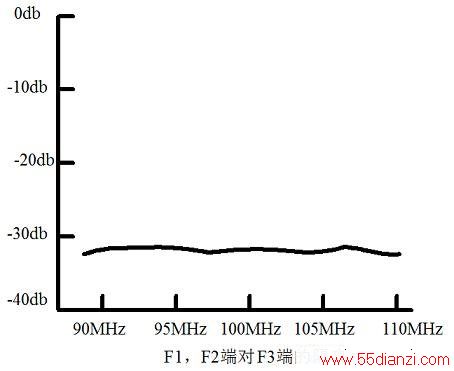

　　F1，F2对F3端的隔离度：
