DVB标准不仅适用于现在的数字电视,将来还可用于高清晰度电视(HDTV),其比特率需达到60Mb/s。而低清晰度电视只需4Mb/s,标准清晰度电视为15Mb/s。
DVB系统如图6所示,先采用MPEG-2数据压缩方式实现电视图像的频带压缩,电视伴音则常常采用MPEG-1数据压缩方式,然后根据DVB的信道编码标准实现电视图像信号的低误码率传送。
图6 数字电视广播系统示意图
MPEG-2编码属于信源编码,它主要规定了数字信号的压缩和复用。例如帧间和帧内运动补偿(去掉时间冗余)、离散余弦变换(组织信息内容)、可变长游程编码(去掉信息冗余)。
在复用方面规定了视频、音频数据流的复用方式、同步方式、数据包组成(188个字节)。

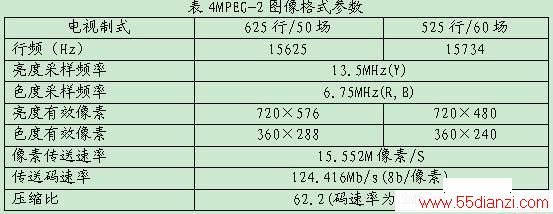

对于500线普通水平清晰度的电视图像,如果采用一般的数字编码,其采样频率和传送码速率如表4,如果采用MPEG-2压缩编码,压缩比12-62时,码速率仅为2-10Mb/s。
1、DVB-S卫星数字电视

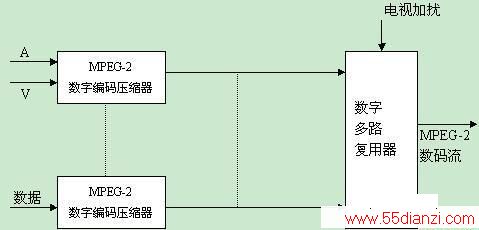

卫星数字电视广播的信源部分见图7所示。多路音频A、视频V,或数据信号先经过MPEG-2数字编码压缩器,将200Mb/s以上的速率压缩到6Mb/s以下,多路被压缩的MPEG-2数据流送入数字多路复用器混合,得到1路比6Mb/s高得多的MPEG-2数码流,最后送入信道编码部分。如果需要对电视节目加扰,可将电视加扰信号送入复用器。图中的MPEG-2数字编码压缩器主要技术性能如下:
输入信号 PAL(或NTSC )复合模拟信号,视频、音频模拟信号;
分辨率 CCIR601到SIF;
宽高比 4:3,16:9;
比特率 1.5—15Mb/s,可变;
输出 E-1、E-3、DS-3、OC-3、ATM可选,2个串行输出口,1个并行输出口。
数字多路复用器主要技术性能如下:
输入信号 4路,RS232或RS422数据流(600—19200b/s),Ethernet码流(2.1Mb/s),电视加扰信号;
输出 可与QPSK或QAM调制器连接,可再次送入复用器,有2个MPEG-2码流输出口,E-3、DS-3、OC-3、ATM可选。
图7 DVB-S信源编码方框图

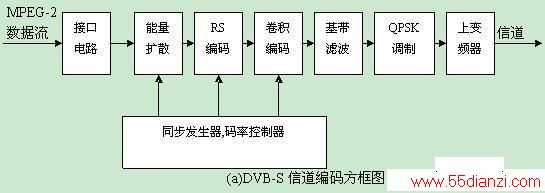

DVB-S卫星数字电视的信道编码主要使用卷积码、RS码等编码方式,调制方式为QPSK调制,输出70MHz中频,最后上变频到卫星频道,如图8(a)所示。
图8(b)是接收端的信道解码方框图,与图8(a)相反,输出的是MPEG-2数码流。
接收卫星数字电视的综合接收解码器(IRD)由MPEG-2解码器和信道解码器组成,它必须同时合乎DVB-S标准和MPEG-2标准。
图8 DVB-S系统方框图

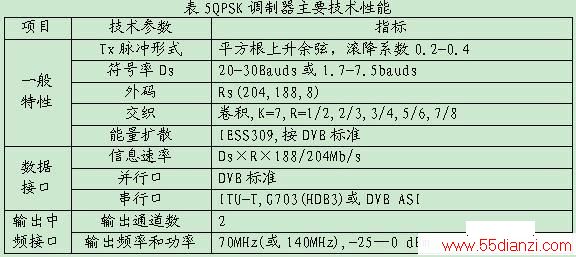

QPSK调制器主要性能如表5。
2、DVB-C有线数字电视

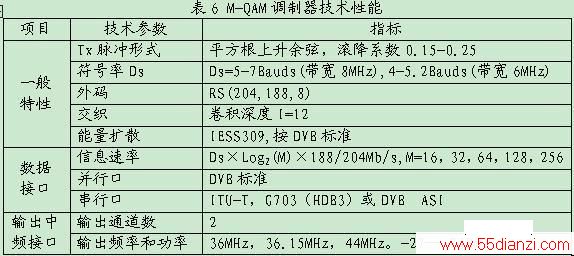

由于有线电视信号在同轴电缆和光纤中传输,受外界干扰小,DVB-C规定使用QAM调制方式。信道编码和调制主要内容有:1)频谱扩散。在数据流中加入伪随机序列,其频谱如白噪声的频谱。2)采用RS编码。在数据包的188个字节上加16个保护字节,用来进行前向纠错。3)比特交织编码。深度12字节,用来纠正突发错误。4)QAM调制。根据传输环境,可采用16-QAM、3-2QAM、64-QAM、258-QAM。传输距离远、噪声较大的系统采用低速率的16-QAM、3-2QAM,反之采用高速率的64-QAM、258-QAM。比如64-QAM在8MHz带宽内传输速率达38.5Mb/s。5)平方根奈奎斯特滤波器。滚降率15%,以兼顾频道利用率和非线性失真。M-QAM数字调制器主要技术性能见表6,M=16,32,64,128,256。

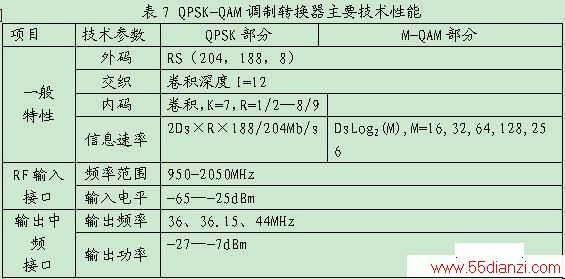

有线数字电视前端如果信号源是录像机AV输出,用MPEG-2编码压缩器转换成数据流;如果是卫星模拟电视,经过高频头、卫星接收机输出AV信号,用MPEG-2编码压缩器转换成数据流,多路数据流经数字多路复用器混合成MPEG-2码流,采用QAM调制,输出中频36MHz或44MHz,再上变频到有线电视频道。如果是卫星数字电视,经过高频头下变频后送入QPSK-QAM调制转换器,(QPSK-QAM调制转换器主要技术性能见表7),将QPSK转换为QAM调制信号,再通过上变频器上变频到有线电视频道。最后将多路有线电视频道混合送入电缆网络或者光发送机,也可以送入宽频带微波发射机。
3、DVB-T开路数字电视

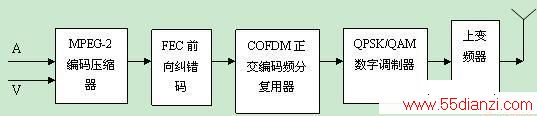

在开路模拟电视频段(UHF、VHF),由于建筑物、高山的多次反射和各种噪声干扰,使开路电视的质量不高,并且频率资源严重不足,为此有必要改进为开路数字电视。开路数字电视系统由MPEG-2编码压缩器、前向纠错(FEC)、正交编码频分复用器(COFDM)、数字调制器、上变频器组成,最后输出频段仍然是UHF、VHF各个频道,如图9所示。除了MPEG-2编码压缩器、前向纠错与卫星数字电视和有线数字电视相同外,正交编码频分复用器是开路数字电视的特点。这些特点有:(1)在频域上采用多载波方式,有2000个或8000个载波。(2)在时域上将数字基带信号分成若干区段去调制多个载波。(3)构成DVB-T的某一发射网络的所有发射站,通过全球定位系统(GPS)被锁定在某个精密频率上,使所有发射机使用同一频率,在同一时间发射同一比特信息。
图9 开路数字电视广播系统方框图
开路数字电视可以采用QPSK调制,也可以采用QAM调制,其输出上变频后送入发射天线向空间发射。
九、主要网络标准
信息传输包括传送、交换和接入3部分,CATV是未来信息传输的宽带接入部分,也可能成为完全的信息传输网络。宽带接入网络适用于传送模拟和数字业务,如电话、有线电视、数据(会议电视、HDTV、电视购物)等等。为了与其他信息传输网络连接,CATV也必须符合统一的网络标准,考虑到有线电视网络未来接入国际互联网或者广域网,现对几种主要网络标准与规范做出如下简单介绍,其中,传输和接收数字电视也离不开这几种主要网络标准。
在局部范围内(如1个企业、1个大厦、1个大饭店内)把多台计算机连接起来互相通信,以共享硬件资源和数据信息的网络称为局域网(LAN,LOCal Area Networks)。当前世界上最多的LAN是以太网(Ethernet,局域网的一种),以太网标准是IEEE802.3系列中的多个标准,包括10BASE、100BASE、1000BASE等多种,它们成功地解决了计算机连接口、连接介质和信息传输等问题。由于信号在线路上的损耗,各种LAN技术都限制了局域网的覆盖范围,如10BASE5最大传输距离500m;10BROAD36适用于有线电视电缆传输,最大距离3600m,传输速率最高可达到10Mb/s。为了实现计算机的远距离连接,又制订了广域网WAN(Wide Area Networks)标准,包括X..25、帧中继、ATM、IDSN、SDH等标准(或协议),主要采用高速调制解调器和数字用户线路(DSL)来传输信号,并采用专用计算机来处理和传送信号给本地多媒体计算机。
1、国际互联网(因特网)协议
为了把不兼容的WAN和LAN互连而成为国际互连网,需要统一的国际标准,以协调符合各自网络标准(或协议)的软件和硬件的运行。这些标准中主要的两个是传输控制协议TCP(Transimission Control Protocol)和网际协议IP(Internet Protocol),合称为传输控制/网际协议(TCP/IP)。IP网络比起其他网络有下述特点:对子网的特定协议有高度独立性,子网之间也有较强的独立性,子网对用户特定协议有高度独立性。因此,IP的子网可以是以太网、帧中继、ATM等各种网络。
