（2）信息速率 又叫做比特率，指每秒传送的信息单位数，单位为比特/秒（bit/s或b/s或bps），以Rb表示。
码元速率与信息速率的关系是：
Rb=Ds×Log2M
式中 M——码元进制数。
特别指出的是，当M=2时，Rb=Ds，即码元速率等于信息速率。
2、Eb/No
Eb/No用来衡量传送的信号质量，表示有用信号的每比特能量Eb与单边带噪声密度No之比。
模拟信号在进行模/数转换后，处于任意两个量化电平中间的部分，就会与其后数/模转换出来的信号有微小差别，这相当于在原始信号上叠加了一个噪声，叫做量化噪声。量化噪声是白噪声，符合噪声叠加规律。在传送过程中还有各种干扰和噪声。
假定一个二进制数字信号s（t），其码元宽度为T，则该信号每比特能量为：
Eb=2（t）dt
在实际工程计算时，往往以发射端发射功率除以信息速率来得到每比特能量。
3、频带利用率
频带利用率是衡量数字系统效率的重要指标，指单位带宽内所能实现的传送速率，单位是bit/s/Hz或b/s/Hz。

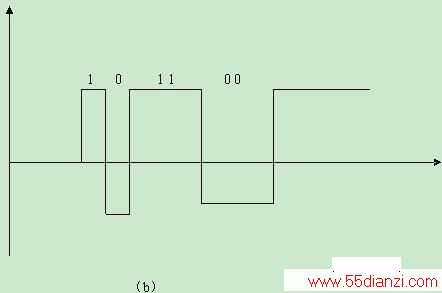

传送数字信号和传送模拟信号一样，要占有一定的频带宽度。数字信号是“1”和“0”的不同排列组合，例如，可以都是1，也可以都是0，也可以是0和1交替出现，通常则是0和1的杂乱的排列组合。0和1交替出现这种数字信号包含的最高频谱成分最高，如图5（a）中波形的带宽要大于（b）中波形的带宽。
www.55dianzi.com
图5 脉冲编码调制信号的最高频率
在接收端，为了没有差错地恢复脉冲编码信号，只需要在图5中箭头所示的每个时刻正确区别是1还是0（图中是用脉冲的正负来分别代表1和0的）。若将信号通过一个低通滤波器，该低通滤波器的带宽恰好能够让图所示的正弦波通过，该正弦波的频率等于图中脉冲波形的重复频率，即二进制数字0和1出现的频率的一半。这时，接收端就可以根据滤波器所输出的正弦波正确区别1和0。因此，为了能够在接收端无错误地恢复原波形，所需频带宽度至少应等于二进制数字出现的频率的一半。

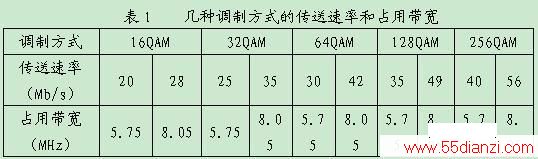

在比较数字系统效率时，单看传送速率是不行的，因为采用不同的调制方式，即使传送速率相同，所占用的带宽也不相同，见表1。
4、比特差错率和误码率
当发送端发“1”，接收端收到“0”；或当发射端发“0”，接收端却收到“1”。这种收发码不一致的情况叫误码。
误码产生的原因很多，包括噪声和脉冲抖动的影响，工业干扰和雷电干扰等等。影响误码率大小的因素很多，如信号调制方式，判别门限值的高低。误码率越小，要求视频信噪比越高。比如，为了使某数字系统的误码率达到10-9，要求信噪比为21.6dB左右。
（1）比特差错率 用来衡量数字系统正确传送信号的可靠程度，指二进制码元被传错的概率，常用Pe表示。在传送大量二进制码元的条件下：
Pe=被传错的二进制码元数/二进制数码流总的码元数
（2）误码率 也用来衡量数字系统正确传送信号的可靠程度，指码元或符号（可以是二进制，也可以是M进制）被传错的概率，常用Pes表示。
误码率和比特差错率不同，只有在二进制时，两者数值才相等。数字信号可以用二进制表示，也可以用M进制表示，由于二进制的表示形式有多种，误码率和比特差错率没有唯一的对应关系。
对于自然二进制码，其比特差错率比误码率小，误码率和比特差错率的对应关系式为：
1/2＜Pe/Pes＜2/3
对于二进制格雷码，误码率和比特差错率的对应关系式为：
Pe=PeS/N
式中 n=Log2M

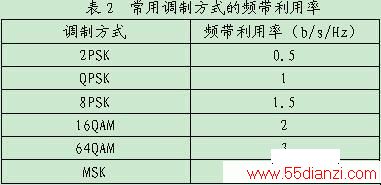

调制方式不同，频带利用率也不相同，见表2。
由表2知道，2PSK、QPSK、MSK的Pes较小，正确传送信号的可靠程度高，但频带利用率低；其余多电平调制方式提高了频带利用率，却降低了正确传送信号的可靠程度。
5、抖动性能
抖动是数字信号传输过程中的一种瞬时不稳定现象。它表示数字信号的各瞬间对于标准时间位置的偏差。抖动包括两个方面，一是输入信号脉冲在某一平均位置左右变化；二是提取的时钟信号在中心位置上的左右变化，这种抖动现象相当于对数字信号进行了相位调制。如果用示波器观察这种信号，则在稳定的脉冲图样的前沿和后沿上出现某低频干扰调制，其频率一般为0-2KHz。抖动严重时，由于脉冲移位使接收机把有脉冲误认为无脉冲（或相反）。系统的传输速率越高，抖动的影响也越大。
产生抖动的原因很多，除了与定时提取电路的性能有关外，还与输入信号的状态有关；当输入码流中出现长连“0”码时，定时提取困难，也会产生定时抖动；在多级中继的系统中，每个中继器产生的抖动还会出现积累，使性能更加恶化。
由于抖动难以完全消除，因此在实际工程中，往往提出一些系统容许的最大抖动指标，作为对抖动的限制条件。
