何为液晶彩电软件升级？

　　液晶彩电软件升级的目的是为了弥补生产时软件设计的不足，或解决某些硬件引发的故障，其方法是通过专用设备（常称写程器或升级工具）给程序存储器写入对应的程序，这个过程也就是常说的软件升级。
　　
　　由于不同品牌不同机芯的液晶彩电软件设计不尽相同，则软件存在缺陷时所表现的故障现象也千差万别，如部分台收不到、部分台无彩色、部分台有杂音或输入某些信号源时图像异常等。一般来说，这类因软件问题而出现的故障，厂家一般会以技改方案的名义要求售后维修人员进行处理。因此，在实际维修中，应注熏收集厂家的技改方案资料，这样可以快速地判断该类机芯的哪些故障需通过软件升级来解决，从而避免维修走弯路。
　　
　　就软件升级操作而言，不同芯片方案的信号板，其升级方法一般也不相同，但升级时均需具备以下条件：
　　
　　1．升级工具及相应的连接线
　　
　　用于液晶彩电软件升级的工具很多，有采用总线方式(SDA、SCL)传输数据的，有采用半双工方式(RXD、TXD)传输数据的。
　　

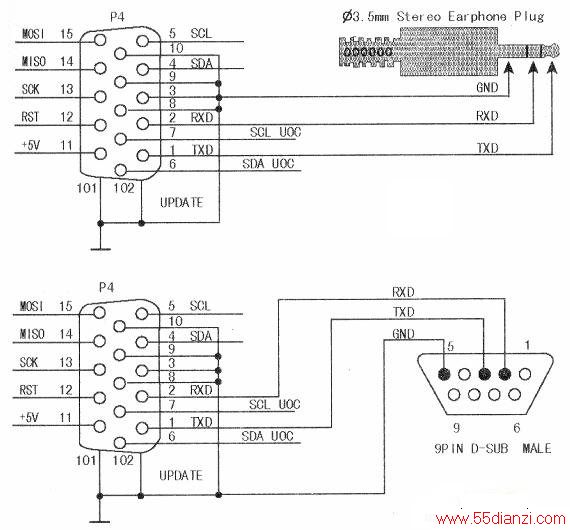

　　从电脑主机与升级工具相连的接口来看，主要有USB接口、25针打印机接口及9针RS232串口；从信号板与升级工具相连的接口来看，主要有专用升级插座、VGA插座、耳机插座等，因此在升级时还需准备相对应的连接线，例如：海信REALTEK机芯液晶彩电的升级线的连接关系如上图所示，将升级工具上15针插头中的GND、TXD、RXD端子与电视机耳机插头的GND、TXD、RXD端对应连接起来；用于海信MTK537x、538x系列机芯液晶彩电的升级线的连接关系如下图所示，将升级工具上9针插头中的GND、TXD、RXD端子与电视VGA插头中的GND、TXD、RXD端对应连接起来。

　　
　　值得一提的是，现有部分机芯液晶彩电无需升级工具，而是将存有升级程序的U盘插在电视的USB的接口上，电视便可自动检测到升级文件，并按相应操作即可完成升级。
　　
　　2.烧写程序
　　
　　这里所说的烧写程序是指向程序存储器中所写入的数据，该程序文件通常是二进制或十六进制的，其中后缀名为“bin”的为二进制文件，“hex”为十六进制的文件。值得注意的是，升级时一定要选用对应机型相应故障的烧写程序进行烧写，否则会导致新的故障。
　　
　　3.程序烧写方法
　　
　　在升级操作时，除具备以上两点外，还需掌握此机的程序烧写方法（包括相关电路板的连线及升级工具的驱动程序安装等），只有这样，才能成功地向程序存储器写入数据。由于不同方案芯片的程序烧写方法不尽相同，因此在升级操作前应参阅相关资料，熟悉不同机芯彩电升级的相关连线、驱动程序的安装及烧写步骤。

　　【提示】由于在设计电视机时不能完全预见电视的实际使用环境，从而会导致电视在某些环境中工作异常，例如某些地方有线电视信号不标准，电视机会出现无伴音、无彩色等故障，这时可通过软件升级来解决另外，当配用不同型号的液晶屏时，或想在不改变硬件的情况下增减电视的某些功能，也可通过软件升级来解决。
　　
　　所谓软件升级就是电脑主机(PC)通过专用的接口电路将bin或hex格式的数据在线写入到电视机中Flash（存放程序文件的存储器，常称闪存）中。接口电路就是负责建立PC与电视机MCU之间的硬件连接关系，常称升级工具或升级工装。
　　
　　液晶电视程序升级通常有两种方法，一是通过相应的升级平台和升级工具将数据在线写入Flash，二是将Flash拆下来，直接用编程器将程序文件烧录进去。目前，液晶电视机MCU接口电路主要有RS232、TTL和I2C总线三种，所以在线写入的具体操作方法也各不相同。
