RFID系统构成

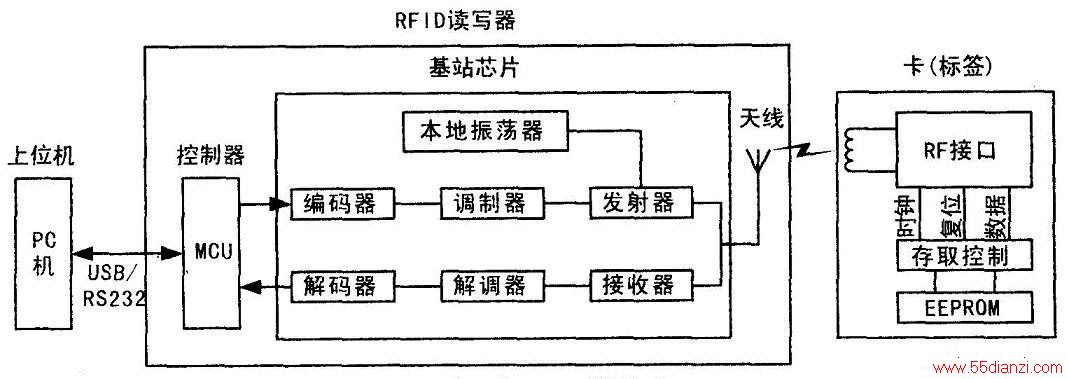

　　一个最基本的RFID系统如下图所示，一般包括以下几个部分：
　　
　　①RFID卡：RFID卡（标签）作为信息载体，存有目标物所有的相关信息以及与读头之间的交互加密认证信息等。
　　
　　②RFID读写器：读写器一般由微处理器(MCU)、RFID基站芯片以及天线三部分构成，它是整个RFID系统的主体，负责读取和写入RFID卡内的信息。
　　
　　③上位机（PC机）：上位机系统一般用来与读写器进行通信，使得人机之间的交互更加直观和人性化，同时可以利用PC机丰富的接口资源和强大的存储、处理能力，对读写器进行网络接入、远程控制等操作。
　　
　　RFID系统以半双工方式在读写器与RFID卡之间双向传递读、写数据。在进行寻卡时，读写器通过天线向RFID卡片发送已编码的电磁波。进入读写器工作区域的RFID卡接收到此脉冲信号，获取能量，芯片中的射频接口模块由此获得电源电压、复位信号、时钟信号等，同时芯片中有关电路对此信号进行调制、解码、解密，然后对命令请求、密码认证、操作权限等进行判断。若为允许读命令，控制逻辑电路则从EEPROM中读取有关信息，经加密、编码、调制后由卡内天线回送给读写器。读写器对接收到的信号进行解调、解码、解密后送至控制器处理。若为允许修改信息的写命令，相关控制逻辑对EEPROM中的内容进行改写。若经判断其对应的密码认证或权限不符，则返回出错信息，同时禁止任何进一步的非法读写操作。
