用风力发电机供电的发光显示板

　　风力发电机在风车和尾翼之间的连杆上可装设LED显示板，由发电机提供电源，显示公用信息或广告。由于风力发电机提供的电能，即使在风速为3m/s时。也不可能获得期待的电功率。尤其是要点亮的LED数目较大时，可能会显得亮度不够，因此要利用大电容器的充电，以便间断地取出大的放电电流来点亮LED。利用人眼的视觉暂留效应，就不会感觉到LED亮度不足。

　　以显示“WELCOME”为例。

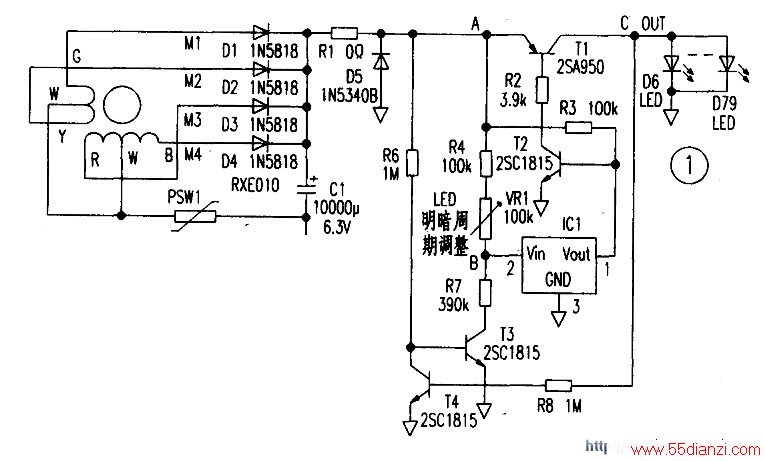

　　共需74只I,ED，电路如图1。发电机的输出电压对大容量电容器Cl充电，设定Cl两端电压达到5V时，将lED电路接通，这时C1瞬间经LED放电，使LED点亮：但由于Cl两端电压因放电而迅速下降，又使LED熄灭；不过IFD的亮光在人眼中留下的形象将延迟数十毫秒，在这段时间中仍感到LED未熄灭。下面简述电路的工作过程：

　　1.电容器Cl从0V开始充电。

　　2.当C1上电压达到5V时。电压检出器ICl的②脚电压因R4+VRl与R7分压为2.7V，ICl的①脚（漏极开路输出）开路，三极管T2因R3提供偏流而导通。

　　3.因T2导通，Tl也导通，LED因Cl放电而显示高亮，随即A点电压下降。

　　4.T4的初始状态为截止。当C点电压使T4导通时，则T3截止。此时A点和B点等电位（忽略ICl的输入电流），当A点（B点）电位低于2.7V时，ICl的①脚呈“O”电平。因而T2、T1均截止，C点电压为OV。使T4截止，T3导通，C1又开始充电。

　　以后即重复l～4的过程。

　　电路中Rl取0Ω，是因为发电机功率较小；若选用了较大功率的发电机，则Rl应有适当的阻值以限流。D5用以防止强风时电压异常升高。ICl选用计算机复位用的电压检测器，  型号为TC54VN2702EZB。其Vth=2.7V。

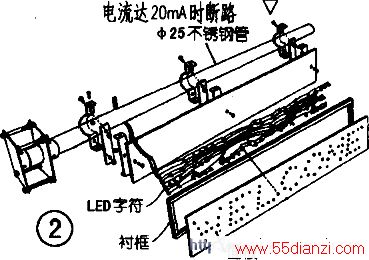

　　图2是lED显示板与风力发电机组装的结构图，应注意作好防水处理。
