微波网络及网络参数

3.1.1 平行耦合线定向耦合器

图28平行耦合线定向耦合器

3.1.2 兰格（Lange）定向耦合器

图29 Lange定向耦合器

3.1.3 威尔金森（Wilkinson）功分器/合路器

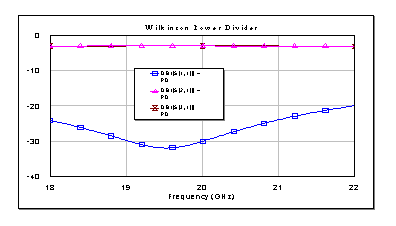

图30功分器/合路器

3.1.4 阶梯阻抗变换器

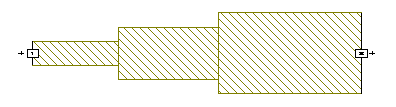

图31阶梯阻抗变换器

3.1.5 微带线低通滤波器

图32微带线低通滤波器

3.1.6 平行耦合线带通滤波器

图33平行耦合线带通滤波器

3.1.7 其它，如交指滤波器、谢夫曼移相器及分支线定向耦合器等，也都具有固定（特定）的网络形式。

3.2 一般网络

微波网络是由各种微波元件根据需要组合而成，所以网络的形式具有任意性。上面介绍的那些特殊网络只是其中一些典型的形式而已。

一般来说，简单的网络通常是窄带的电路，如λg/4线。这一点，在设计宽带匹配电路时，需要引起注意。

3.3 网络参数

我们经常使用S参数（即散射参数）来描述微波网络。以下面的二端口网络为例。

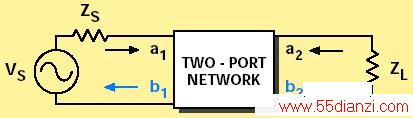

图34 二端口微波网络

在图34所示的二端口微波网络中，a1和b1分别为端口1的归一化入射电压波和反射电压波；a2和b2分别为端口2的归一化入射电压波和反射电压波。二端口微波网络的输入和输出之间的关系可以表示为

                             （1）

即

其中                           （2）

[1] [2]  下一页
