第1-讲 电路图中的元器件(1)
编者按 电路图是电子技术的语言。看不懂电路图犹如“文盲”，也就无法深人地学习和掌握电子技术。因此，广大初学者都迫切地希望能掌握看懂电路图的基本功。为了满足大家的要求，“初学者园地”从本期起将连续刊出《怎样看电路图讲座》。内容分两大部分，第一部分介绍电路图中经常出现的元器件和基本电路；第二部分是以常见的家用电器为例，具体说明它们的工作原理和阅读电路图的方法。
本讲座力求写得深入浅出，通俗易懂，理论联系实际。初学者只要逐篇细心读下去，再配合学习一些电子技术初级知识的读物，就一定能掌握阅读电路图的方法，学会电子技术的共同语言，进一步掌握电子技术。
我们诚恳地欢迎广大读者提出宝贵意见，以便互通信息，提高讲座质量，更好地为广大初学者服务。 '
电子设备中有各种各样的图。能够说明它们工作原理的是电原理图，简称电路图。电路图有两种，一种是说明模拟电子电路：工作原理的。它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。这种图长期以来就一直被叫做电路图。另一种是说明数字电子电路工作原理的。它用各种图形符号表示门、触发器和各种逻辑部件，用线条把，它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。除了这两种图外，常用的还有方框图。它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。
一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。所以要想看懂电路图，还得从认识单词——元器件开始。有关电阻器、电容器、电感线圈、晶体管等元器件的．用途、类别、使用方法等内容，本刊近期已作了很多介绍，因此在讲座中不再重复介绍。本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。

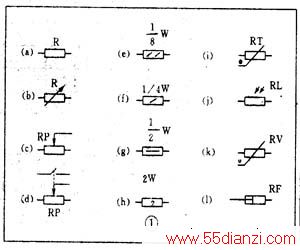

电阻器与电位器符号详见图1所示，其中(a)表示一般的阻值固定的电阻器，(b)表示半可调或微调电阻器，(c)表示电位器；(d)表示带开关的电位器。电阻器的文字符号是“R”，电位器是“RP”，即在R的后面再加一个说明它有调节功能的字符“P”。
在某些电路中，对电阻器的功率有一定要求：可分别，用图一中(e)、(f)、(g)、(h)所示符号来表示。
还有几种特殊电阻器的符号，第1种是热敏电阻符号／热敏电阻器的电阻值是随外界温度而变化的。有的是负温度系数的，用NTC来表示；有的是正温度系数的，用PTC来表示。它的符号见图(j)，用t来表示温度。它的文字符号是“RT"。第2种是光敏电阻器符号，见图l(j)，有两个斜向的箭头表示光线。它的文字符号是“RL”。第3种是压敏电阻器的符号。压敏电阻阻值是随电阻器两端所加的电压而变化的。符号见图l(k)，用字符U表示电压。它的文字符号是“RV"。这三种电阻器实际上都是半导体器件，但习惯上我们仍把它们当作电阻器。第4种特殊电阻器符号是表示新近出现的保险电阻，它兼有电阻器和熔丝的作用。当温度超过500℃时，电阻层迅速剥落熔断，把电路切断，能起到保护电路的作用。它的电阻值很小，目前在彩电中用得很多。它的图形符号见图1(1)，文字符号是“RF”。
电容器的符号详见图2所示，其中(a)表示容量固定的电容器，(b)表示有极性电容器，例如各种电解电容器，(c)表示容量调的可变电容器。(d)表示微调电容器，(e)表示一个双连可变电容器。电容器的文字符号是C。电感器与变压器的符号
电感线圈在电路图中的图形符号

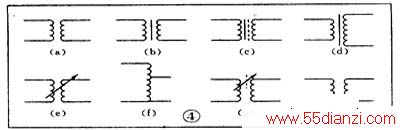

电感线圈在电路图中的图形符号见图3。其中(a)是电感线圈的一般符号，(b)是带磁芯或铁芯的线圈，(c)是铁芯有间隙的线圈，(d)是带可调磁芯的可调电感，(e)是有多个抽头的电感线圈。电感线圈的文字符号是“L”。变压器的图形符号见图4。其中(a)是空芯变压器，(b)是磁芯或铁芯变压器，(c)是绕组间有屏蔽层的铁芯变压器，(d)是次级有中心抽头的变压器，(e)是耦合可变的变压器，(f)是自耦变压器，(g)是带可调磁芯的变压器，(h)中的小圆点是变压器极性的标记。
送话器、拾音器和录放音磁头的符号

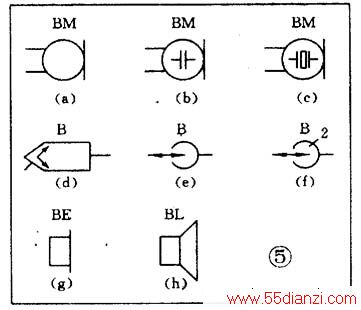

送话器的符号见图5(a)(b)(c)，其中(a)为一般送话器的图形符号，(b)是电容式送话器，(c)是压电晶体式送话器的图形符号。送话器的文字符号是“BM"。拾音器俗称电唱头。图5(d)是立体声唱头的图形符号，它的文字符号是“B”。图5(e)是单声道录放音磁头的图形符号。如果是双声道立体声的，就在符号上加一个“2”字，见图(f)
扬声器、耳机的符号
扬声器、耳机都是把电信号转换成声音的换能元件。耳机的符号见图5(g)。它的文字符号是“BE”。扬声器的符号见图5(h)，它的文字符号是"BL”。接线元件的符号．电子电路中常常需要进行电路的接通、断并或转换，这时就要使'用接线元件。接线元件有两大类：
一类是开关；另一类是接插件。
(1)开关的符号
在机电式开关中至少有一个动触点和一个静触点。当我们用手扳动、推动或是旋转开关的机构，就可以使动触点和静触点接通或者断开，达到接通或断开电路的目的。动触点和静触点的组合一般有3种，①动合(常开)触点，符号见图6(a)；②动断(常闭)触点，符号是图6(b)；⑧动换(转换)触点，符号见图6(c)。一个最简单的开关只有一组触点，而复杂的开关就有好几组触点。
开关在电路图中的图形符号见图7。其中(a)表示一般手动开关：(b)表示按钮开关，带一个动断触点，(c)表示推拉式开关，带一组转换触点：图中把扳键画在触点下方表示推拉的动作，(d)表示旋转式开关，带3极同时动合的触点；(e)表示推拉式lX6波段开关；(f)表示旋转式lX6波段开关的符号。开关的文字符号用“S”，对控，制开关、波段开关可以用“SA，对按钮式开关可以用“SB"；
(2)接插件的符号
接插件的图形符号见图8。其中(a)表示一个插头和一个插座，(有两种表示方式)左边表示插座,右边表示插头。(b)表示一个已经插入插座的插头。(c)表示一个2极插头座，也称为2芯插头座。(d)表示一个3极插头座，也就是常用的3芯立体声耳机插头座。(e)表示一个6极插头座。为了简化也可以用图(f)表示，在符号上方标上数字6，表示是6极。接插件的文字符号是X。为了区分，可以用“XP”表示插头，用“XS''表示插
座。
继电器的符号

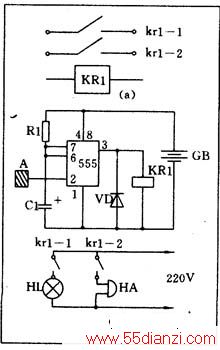

因为继电器是由线圈和触点组两部分组成的，所以继电器在电路图中的图形符号也包括两部分：一个长方框表示线圈；一组触点符
号表示触点组合。当触点不多电路比较简单时，往往把触点组直接画在线圈框的一侧，这种画法叫集中表示法，如图9(a)。当触点较多而
且每对触点所控制的电路又各不相同时，为了方便，常常采用分散表示法。就是把线圈画在控制电路中，把触点按各自的工作对象分别
画在各个受控电路里。这种画法对简化和分析电路有利。但这种画法必须在每对触点旁注上继电器的编号和该触点的编号，并且规定所
有的触点都应该按继电器不通电的原始状态画出。图9(b)是一个触摸开关。当人手触摸到金属片A时，555时基电路输出(3端)高电位,使继电器KRl通电，触点闭合使灯点亮使电铃发声。555时基电路是控制部分，使用的是6伏低压电。电灯和电铃是受控部分，使用的是220伏市电。
继电器的文字符号都是“K”有时为了区别，交流继电器用“KA”，电磁继电器和舌簧继电器可以用“KR”，时间继电器可以用‘KT”。
电池及熔断器符号
电池及熔断器符号电池的图形符号见图10。长线表示正极，短线表示负极，有时为了强调可以把短线画得粗一些。图10(b)是表示一个电池组。有时也可以把电池组简化地画成一个电池，但要在旁边注上电压或电池的数量。图10(c)是光电池的图形符号。电池的文字符号为“GB”。熔断器的图形符号见图11，它的文字符号是“FU”。
