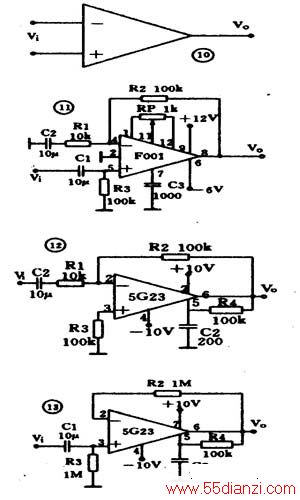

电路图中的放大电路

例1 助听器电略

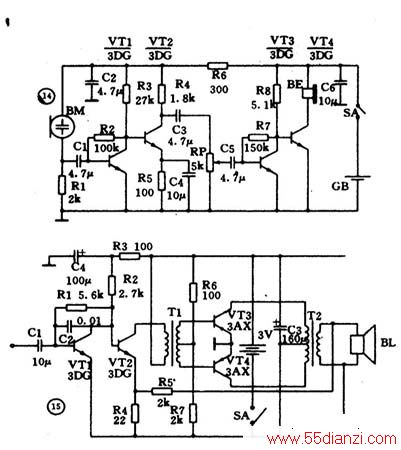

    图14是一个助听器电路，实际上是一个4级低频放大器．VTl，VT2之间和VT3，VT4之间采用直接耦合方式，VT2和VT3之间则用RC耦合．为了改善
音质，VTl和VT3的本级有并联电压负反馈(R2和R7)．由于使用高阻抗的耳机，所以可以把耳机直接接在VT4的集电极回路内。R6，C2是去耦电路，C6是电源滤波电容。

例2 收音机低放电路

    图15是普及型收音机的低放电路。电路共3级，第1级(VTl)前置电压放大，第2级(VT2)是推动级，第3级(VT3，VT4)是推挽功放。VTl和VT2之间采用直接耦合，VT2和VT3，VT4之间用输入变压器(T1)耦合并完成倒相，最后用输出变压器(T2)输出，使用低阻扬声器。此外，VTl本级
有并联电压负反馈(R1)，T2次级经R3送回到VT2有串联电压负反馈。电路中C2的作用是增强高音区的负反馈，减弱高音以增强低音。R4、C4为去耦电路，C3为电源的滤波电容．整个电路简单明了.
