RST是为使操作保持OFF的指令,用于位元件Y、M、S和混合元T、C的复位,或将字元件D、V和Z清零。
ZRST为区间复位指令,用于将指定的元件号范围内的同类元件成批复位,其目标操作数可以取Y、M、S、T、C、D。

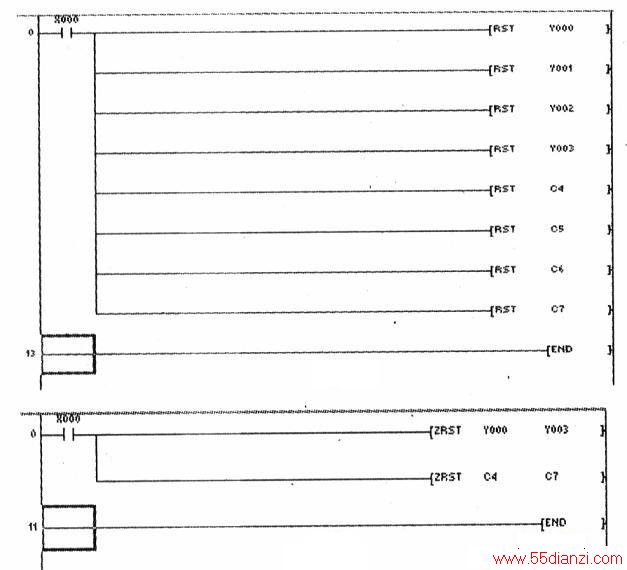

由上图、下图可知,当XO=ON时,RST指令将位元件YO、Y1、Y2、Y3复位,将混合元件C4、C5、C6、C7清零;ZRST指令将位元件YO、Yl、Y2、Y3成批复位,将混合元件C4、C5、C6、C7成批清零。
图l、下图功能相同,但下图较上图简洁,少2步程序。
