ALT为交替输出指令，目标操作数可取位元件Y、M和S。

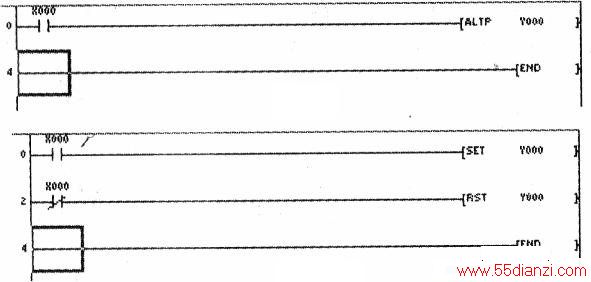

上图中，当XO第一次由OFF变为ON日寸，YO的状态改变一次(为ON或者为OFF)，第二次由OFF变为ON时，YO的状态又改变一次(为OFF或者为ON)o上图中是采用脉冲执行方式。使用ALT指令，相当于用1只按钮XO即可控制YO对应的外部负载的启动和停止。
中图中，当XO=OFF时，YO被复位并保持；当XO=ON时．YO被置位并保持。

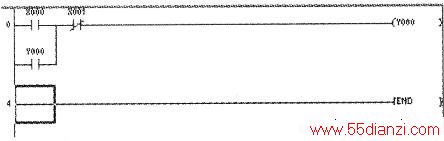

下图中，当XO=ON时，YO被置位并保持；当X1=OFF时，YO被复位并保持。
3个梯形图的功能相同，步数都为4步，但上图较中图、下图简洁。
