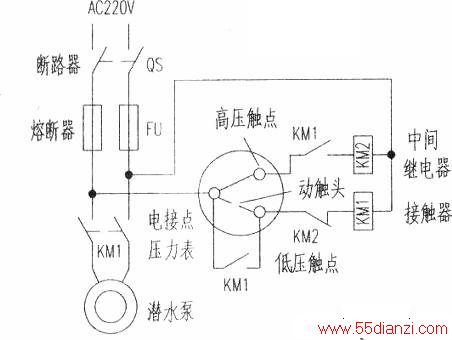

压力罐供水系统电器控制原理如下图所示。当压力罐里无水或压力低于最低设定值时,电接点压力表的动触头与低压触点接触,此时合上断路器QS,接触器KM1线圈通过中间继电器KM2的辅助常闭触电得电,KM1的常开触点接合,潜水泵开始工作,开始向压力罐中进水。
随着罐里水量的增加,压力罐内上方的空气被压缩,罐内空气压力开始增加,电接点压力表指针带动动触头离开低压触点,由于此时KM1已经自锁,潜水泵继续打水。当压力罐里的空气压力达到预定最高压力时,动触头与高压触点接触,此时中间继电器KM2的线圈通过KM1已经闭合的辅助常开触点得电吸合,其串联在KM1线圈回路中的常闭触点断开,KM1的自锁状态被解除,潜水泵失电,停止进水,同时KM1串在KM2线圈回路中的辅助常开触点断开。KM2线圈回路中设置KM1的常开触点的作用是用来防止长时间不用水时动触点与高压触点长时间接触,最终导致的KM2线圈长时间通电,浪费电能,缩短KM2的使用寿命。
当开始用水后,随着压力罐内水位的下降,罐内空气压力也随着降低,电接点压力表指针下移,动触头也下移。当压力低于最低设定压力后,动触头又与低压端触点接触,KM1重新得电,潜水泵又开始打水。如此周而复始,就可将压力罐中空气的压力也就是水的压力保持在电接点压力表设定的压力范围之内
