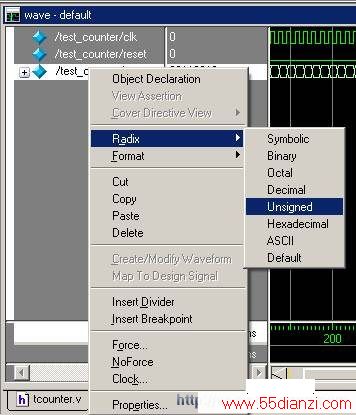

图9
图10 最终仿真结果

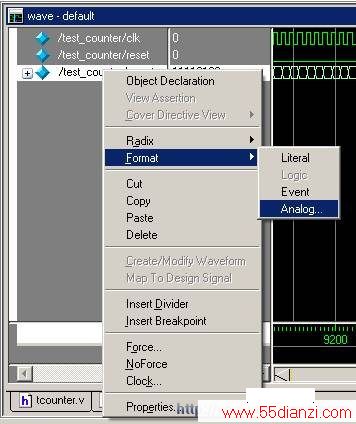

由于count是连续变化的量，也可以以模拟信号的方式显示。我们将仿真时间改为 20us，并单击菜单中的Run按钮。我们在wave窗口下选择Format->Analog，如下图所示，将显示方式修改为模拟方式。
图11
将显示的Step改为0.1，如下图所示：
图12
为了避免模拟方式显示的信号与其他信号重叠，我们可以插入Divider。在wave窗口中选择count，单击右键，选择Insert Divider，如下图所示：
图13
在弹出的窗口中的Divider Height中输入30：
图14

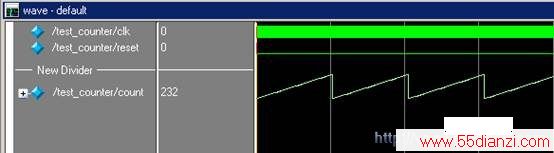

调整wave的波形显示，最终得到的仿真结果如下图所示：
图15 模拟方式显示信号count
(
