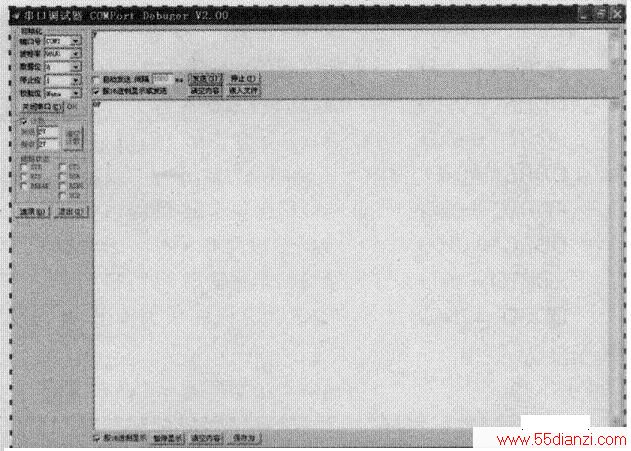

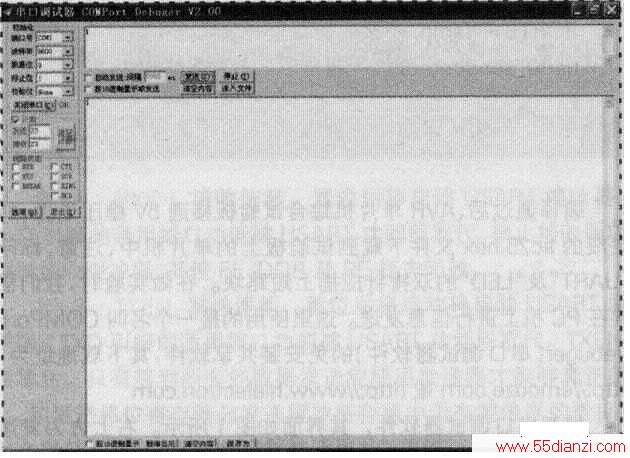

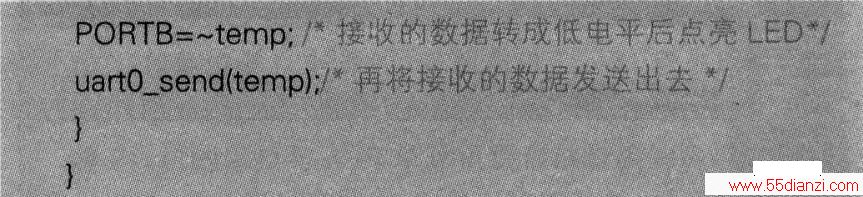

编译通过后，AVR单片机综合试验板接通5V稳压电源，将生成的ac25.hex文件下载到试验板上的单片机中，注意，标示“UART”及”LED”的双排针应插上短路块。在做实验时，我们需要在PC机上进行信息发送。这里使用的是一个名叫COMPortDebuger(串口调试器软件)的免安装共享软件，其下载地址为http://emouze.com或http://www.hleleCTRon.com打开串口调试器软件，其界面如下图所示。
右上方为发送区，右下方为接收区。左上方的初始化区域（如波特率、数据位等）一般不必更改（初始化为：端口号1、波特率9600、数据位8、停止位1、校验位无）。若你的PC机串口COM1已占用时，才可考虑改用COM2。
将PC机的串口与AVR单片机综合试验板的串口连接好。
清空发送区、接收区的原有内容，然后打开串口。
我们做的实验比较简单，每次只能输入一位字符进行发送。

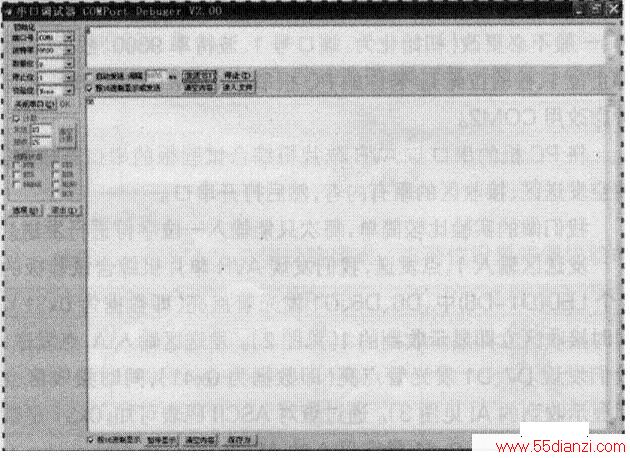

发送区输入1，点发送，我们发现AVR单片机综合试验板的8个LED(D1—D8)中，D6、D5、D1发光管点亮（即数据为Ox31），同时接收区立即显示收到的1（见下图）。
发送区输入A，点发送，我们发现D7、Dl发光管点亮（即数据为Ox41），同时接收区立即显示收到的A(见下图)。
通过查对ASCII码表可知，Ox31是数字1的ASCII码,Ox41是字母A的ASCII码。
发送区勾选“按16进制显示或发送”，接收区勾选“按16进制显示”，发送区输入8，点发送，我们发现AVR单片机综合试验板的中，D4发光管点亮（即数据为Ox80），同时接收区立即显示收到的08，其界面如下图所示。
发送区输入F，点发送，我们发现AVR单片机综合试验板的中，D1-4发光管点亮(即数据为OxOF)，同时接收区立即显示收到的OF，其界面如下图所示。与16进制的数据完全相符。
询方式。

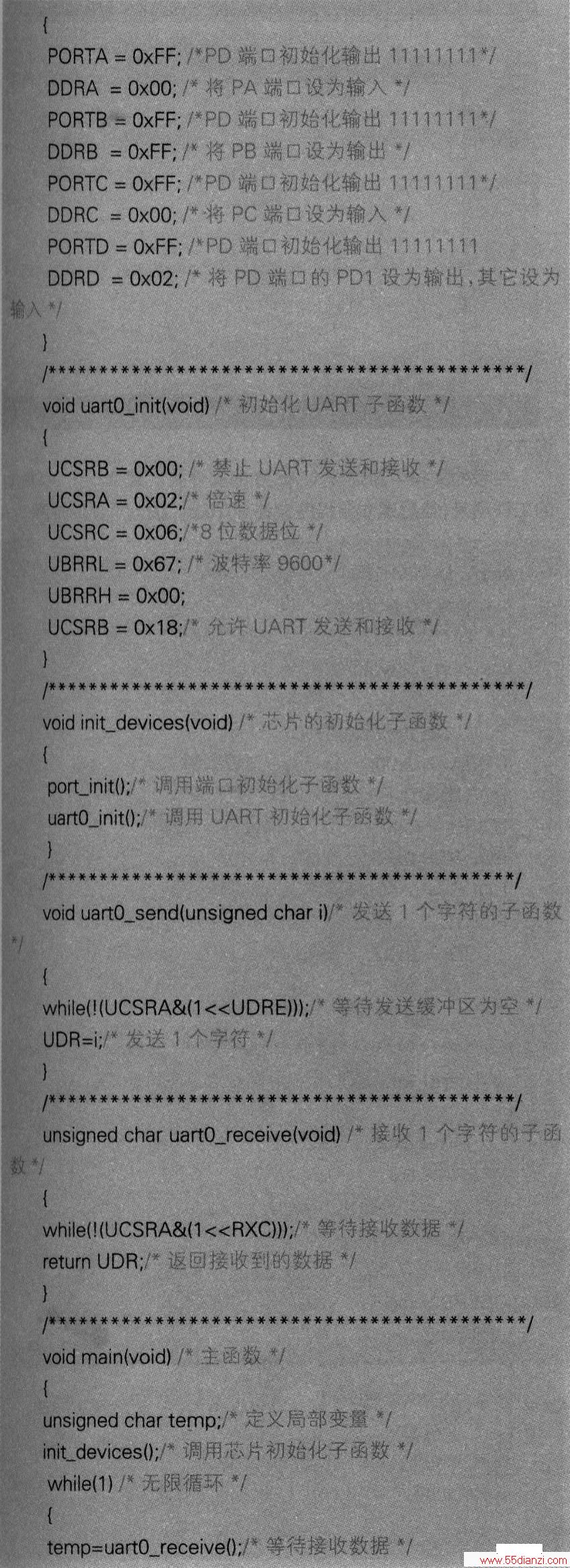

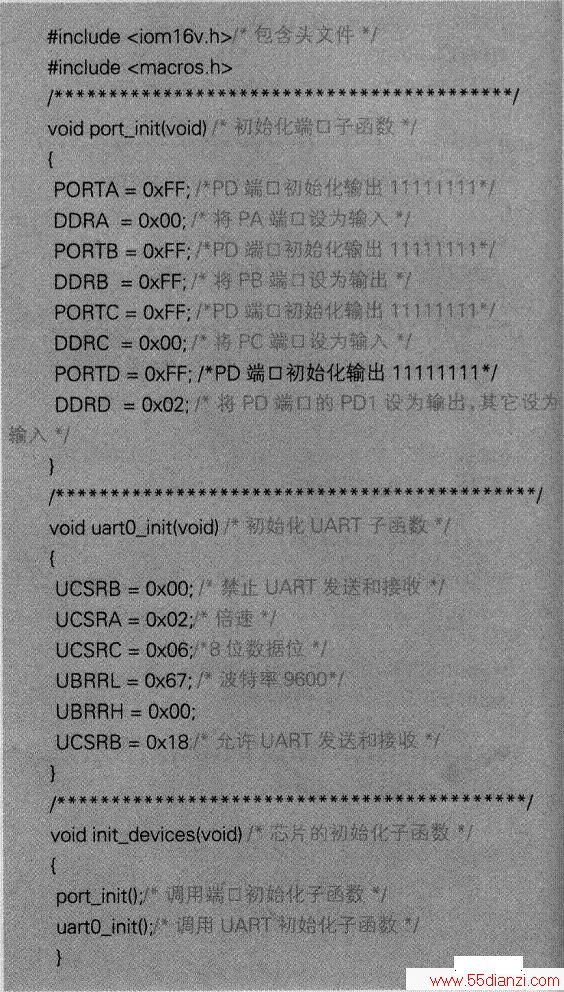

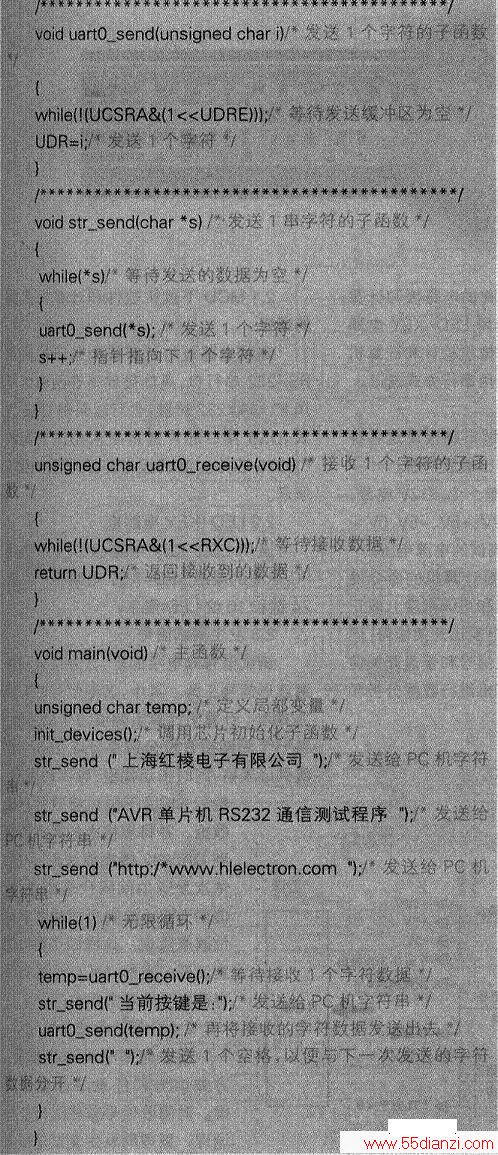

在我的文档中新建一个ac26的文件夹。建立一个ac26.pr.的工程项目，最后建立源程序文件ac26.c。输入下面的程序：
编译通过后，AVR单片机综合试验板接通5V稳压电源，将生成的ac26.hex文件下载到试验板上的单片机中，注意，标示“UART“的双排针应插上短路块。我们还是使用COMPort De-buger的串口调试器软件。
打开串口调试器软件。左上方的初始化区域（如波特率、数据位等）不必更改（初始化为端口号1、波特率9600、数据位8、停止位1、校验位无）。若你的PC机串口COM1已占用时，才可考虑改用COM2。
将PC机的串口与AVR单片机综合试验板的串口连接好。

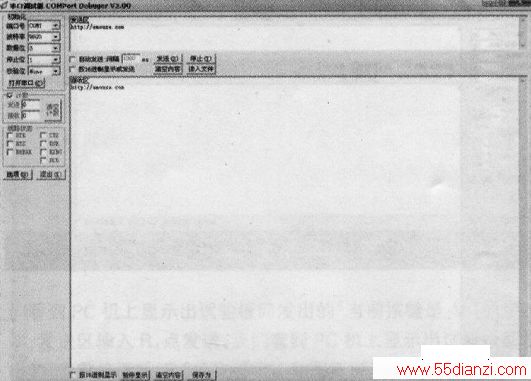

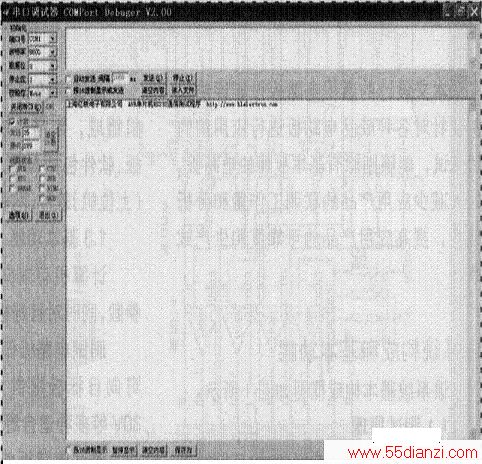

清空发送区、接收区的原有内容，然后打开串口。给试验板上电，我们看到PC机上显示出试验板发送出的字符串，见下图。

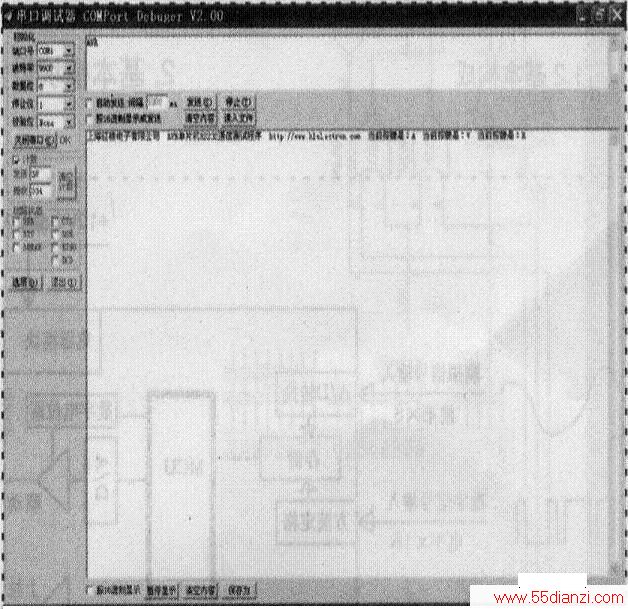

发送区输入A，点发送，我们看到PC机上显示出试验板回发出的“当前按键是．A”的字符串；发送区又输入V，点发送，我们看到PC机上显示出试验板回发出的“当前按键是：V”的字符串：发送区输入R，点发送，我们看到PC机上显示出试验板回发出的“当前按键是．R”的字符串。如下图
所示。
