本文使用的遥控器是众合牌H-106A型彩电遥控器（熊猫牌SR5417型电视遥控器均可），并为遥控器定做了PVC贴模，将遥控器上的文字改成电子日历、利率屏中的功能键。上述遥控器使用的都是M50462AP或它的可互换集成电路，其C4、C5脚悬空，发送的前8位识别码，固定为11100010(E2H)，后8位是键功能攥作码。
遥控器发送的编码顺序，笔者认为是按D7～DO顺序发送出的冰。例如：数字4的操作码是OO011000，串行发出的完整指令代码依次是Ill00010OOOIIOOO(E218H)。
这一点和某些资料介绍的不同，但无关紧要，比如识别码E2，我们是把8位码依次左移；如果把8位码依次右移，识别码就变成了47H，相当于按DO～D7的顺序发送了。

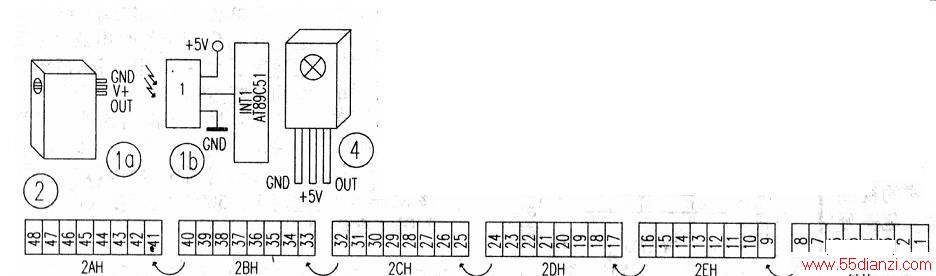

CPU的型号为AT89C51，红外接收器外形和接收电路如图1所示。接收头的输出接89C51的INT1。
按一次电视遥控器，一般要发送几组代码，传送一组指令码的时间是44ms。键一按下，传送指令码按44ms的重复周期持续发送，直至手松开为止。笔者在.89C51的RAM区开辟了6个字节的数据缓冲区(2AH~2FH)，存储48位脉冲数据（如图2所示），以便找到两组相同的16位数据。
在主程序中设INT1为负跳变触发。定时器T1工作在方式2，中断禁止。用6MHz晶振时机器周期为2μs。
脉冲宽度为1ms的代码O和脉冲宽度为2ms的代码1的计数值△TO和△T1分别为：△TO=1ms/2μs=500=1FAH,△T1=2ms/2μs=1000=03E8H在INTI中断服务程序中，读T1的计数值，计数值等于△TO计为O，计数值等于△T1计为1，同时将TH1、TL1清0。存储的位置从2AH的最高位开始，直至2FH的最低位（存满48位）为止。
因为遥控器、单片机频率误差、TO计数误差等原因，△T0、△T1很难保证正好等于算式中的值。为此，给“0”、“1”读数规定了0.1ms的误差范围，对应的计数值是32H，即：“0”的范围为：01F4H±32H=01C2H～0226H，“1”的范围为：03E8H±32H=0386H～041AH。
范围选大了，抗阳光的干扰性能差，特别是下午的阳光容易造成误动作；范围选小了，又很不容易接收到信号。对于不同厂家的遥控器，因其所用的陶瓷振子不同，基准频率的差异，范围也略有不同。经过一段时间的实验，确定“0”的范围为△TO一△TO+=0190H—0200H；“1”的范围为△T1一一△T1+=0390H～0400H。

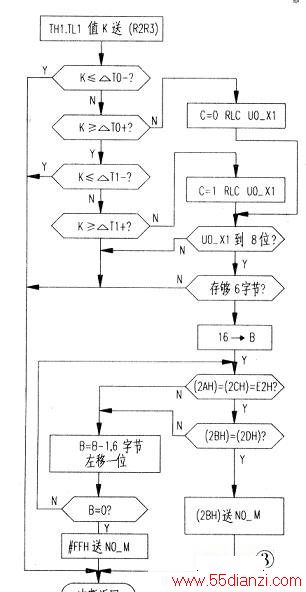

中断服务程序中判断数据是“O”还是“1”的程序框图如图3所示。将TH1、TL1中的数据K送R2、R3，调用子程序判断K的大小。K值在△T0一△T0之间计为“0”，K值在△T1一△T1+之间计为“1”，将判断结果送到暂存字节UO-X1。暂存字节够8位后送入数据缓冲区，计数值够48位后判断键值。
当(2AH)=(2CH)=OE2H，且(2BH)=(2DH)时，2BH中的内容即是键值。否则，就将2AH～2FH中的内容带进位位左移一位后，再判是否满足上述条件。满足，则2BH中的内容为键值，不满足再左移、判断。若左移16次仍不满足条件，则判数据无效。若数据有效，将键值送键值存储单元NO_M(1EH)，主程序按键定义转相_应的处理程序，并向1EH送无效码FFH。
遥控器的调试
1．键值的确定
不同厂家的遥控器对应的键值编码有些不同。调试时可以在本文程序标号为“XIS-O”处设断点，读取NU_M单元的数值，即键值。当然，前提是硬件要先调试好。也可以使用稳定性较好的示波器，当接收头收到信号时仔细观察接收头输出的波形，每两个负脉冲之间距离长的为1，距离短的为0，然后根据二进制码去判断键值。
2.遥控器接收头的引脚
接收头外形多数如图1所示。如果对引脚接线还有怀疑，可以用《速判红外接收头引脚的方法》进行判断。
目前市面上还有一种接收头外形如图4所示，厚度只有几毫米，类似7805，面对遥控器开孔一面时，从左向右数．，引脚依次为GND、+5V、OUT。此遥控器较便宜，但质量不如图1所示的遥控器。
3．其他
有的红外接收头的GND脚未接外壳，使用时应将GND脚接外壳，以增强抗干扰能力。用示波器可以很清楚地看到，GND脚未接外壳时，不按遥控器，接收头也有许多杂波。
在单片机控制的电子日历和利率屏中，用上述遥控器修改数据，取得了较好效果。
