汇编电子钟的设计编程

    　　写在前面：

　　前天晚上断网之后闲来无事忽然心血来潮想起和谁说过以我现在的水平做个时钟没有什么问题，就准备将它实现了。借用老师的学习板子，一直搞到凌晨2点做出了一个24小时的计数器显示，因为没有学过按键的使用方法，昨天实验课下课后问了老师，她给出了查询方式。昨晚搞了下，可以置数，但是不能实现0~60范围加，只能0~99加。今天上午在老师的指导下，终于可以了，总算没有食言啊。呵呵，下面贴出程序了。

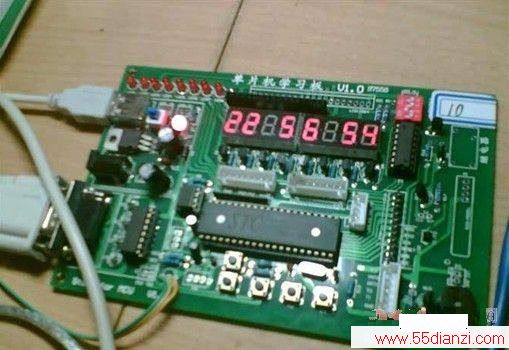

　　先来个效果图：

        mini_second    equ    30h      ;设置0.05秒、秒、分、时的地址 ­

            second  equ    31h ­

            minute  equ    32h ­

            cLOCk  equ    33h ­

            k1      equ    p3.2            ;设置按键地址，为外部中断口int0和int1 ­

            k2      equ    p3.3 ­

    ­

            org    0000h ­

            ljmp    start ­

            org    000bh ­

            ljmp    t0_x                      ;使用中断计时 ­

            org    0050h ­

    start:  mov    mini_second,#00h          ;清零 ­

            mov    second,#00h ­

            mov    minute,#00h ­

            mov    clock,#00h ­

            mov    tmod,#01h                ;置工作方式1，开定时器 ­

            mov    th0,#3ch ­

            mov    tl0,#0b0h ­

            setb    ea ­

            setb    et0 ­

            setb    tr0 ­

    start1: lcall  show_LED                ;主程序跳转程序显示 ­

            lcall  key_d                    ;置数程序 ­

            ljmp    start1                  ;一直循环显示 ­

    t0_x: ­

            push    aCC                      ;保护现场 ­

            push    psw ­

            mov    th0,#3ch                ;置初值，这个不是很准确， ­

            mov    tl0,#0b4h                ;估计一分钟慢个2~3秒 ­

            inc    mini_second ­

            mov    a,mini_second ­

            cjne    a,#20,ret0                ;20次为1秒，没有20次均跳出中断重新跳 ­

            mov    mini_second, #00h        ­

            mov    a,second ­

            add    a,#01h ­

            da      a ­

            mov    second,a ­

            cjne    a,#60h,ret0              ;1秒后出循环，每秒后秒清零，跳到分计时加1 ­

            mov    second,#00h ­

            mov    a,minute ­

            add    a,#01h                    ;分同秒 ­

            da      a ­

            mov    minute,a ­

            cjne    a,#60h,ret0 ­

            mov    minute,#00h ­

            mov    a,clock ­

            add    a,#01h ­

            da      a ­

            mov    clock,a ­

            cjne    a,#24h,ret0 ­

            mov    clock,#00h ­

    ret0:  pop    psw                      ;结束保护，跳出 ­

            pop    acc ­

            reti ­

            nop ­

            nop ­

            nop ­

    ;======================================显示子程序 ­

    show_led: ­

              mov        a,second            ;个位秒显示 ­

              anl        a,#0fh ­

              mov        40h,a ­

              clr        p1.5                ;片选数码管 ­

              clr        p1.6 ­

              setb      p1.7 ­

              mov        a,40h ­

              lcall      led_x ­

              lcall      delay ­

              mov        a,second          ;十位秒显示 ­

              anl        a,#0f0h ­

              swap      a ­

              mov        41h,a ­

[1] [2] [3]  下一页
