电路功能相同形式不同的四种C程序

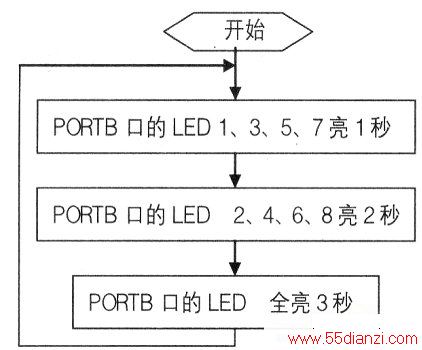

　　利用PIC16F84A单片机的PORTB端口外接的8只LED，采用四种C程序控制端口的LED灯，来说明编辑C语言程序时的基本格式及其灵活性。程序流程如下图所示，采用的是无限循环工作方式。

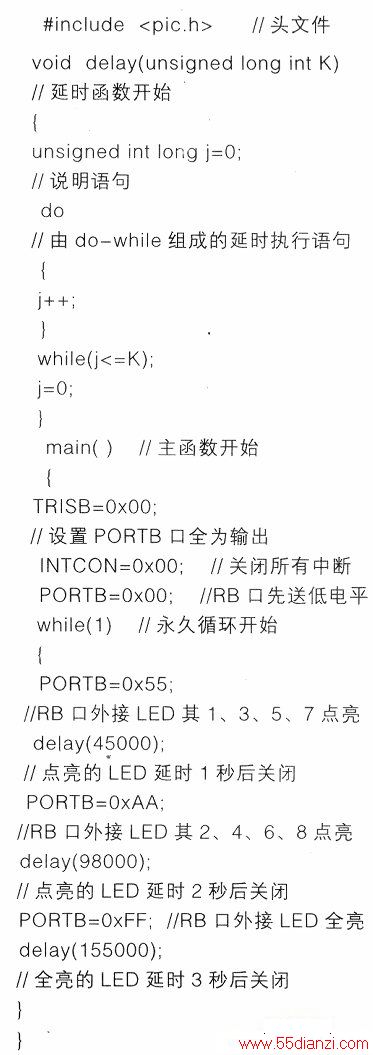

　　(1)C程序一，文件名为pic09．c，清单如下：

　　说明：a．上述程序中，延时函数带形式参数K，并由do-while语句组成。

　　b．主函数main()调用delay(k)时，其K分别是45000(1秒)、98000(2秒)、和155000(3秒)。

　　c．LED灯点亮时的无限循环，由while(1)语句完成。

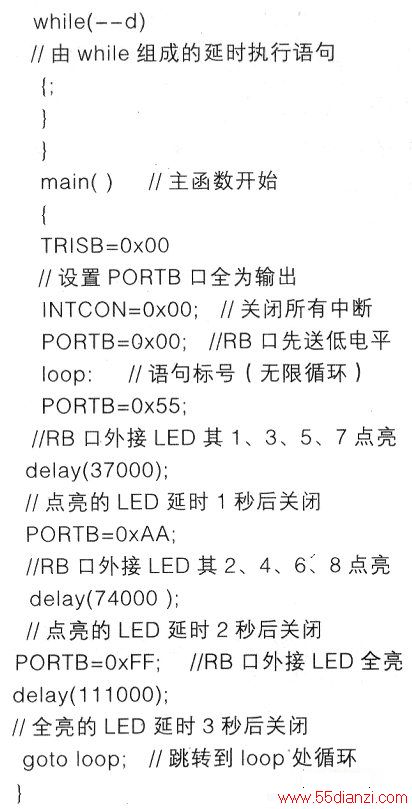

　　(2)C程序二，文件名为picl0．c，清单如下：

　　说明：a．上述程序中，延时函数带形参数k，且由while语句组成。

　　b．主函数main()调用delay(k)时，其k分别是37000（1秒）、74000（2秒）和1110000（3秒）。

　　c．LED灯点亮时的无限循环，由goto无条件转移执行语句完成。其中loop为语句标号。对goto语句使用时应慎重，在简单的C程序中使用goto语句是必要的，但编辑复杂的C程序结构，会使程序的可读性变差。

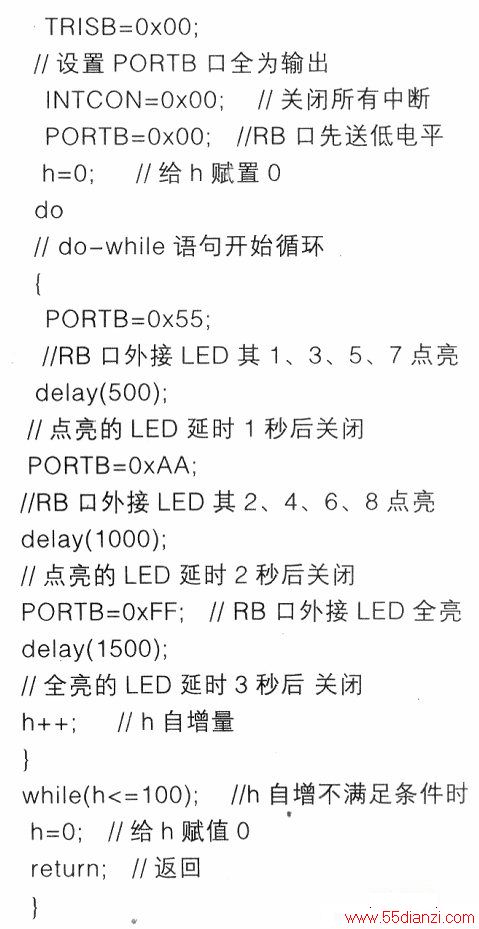

　　(3)C程序三，文件名为picll．c，清单如下：

　　说明：a．上述程序中，延时函数带形参数M，并由二个for语句组成（可以是多个for语句或一个for语句）。

　　b．主函数main()调用delay(M)时，M值分别是500（1秒）、1000（2秒）和1500（3秒）。

　　c．LED灯点亮时的无限循环由do_while语句完成，其while(h＜=100)中的100可任意选取大于0的其他值。

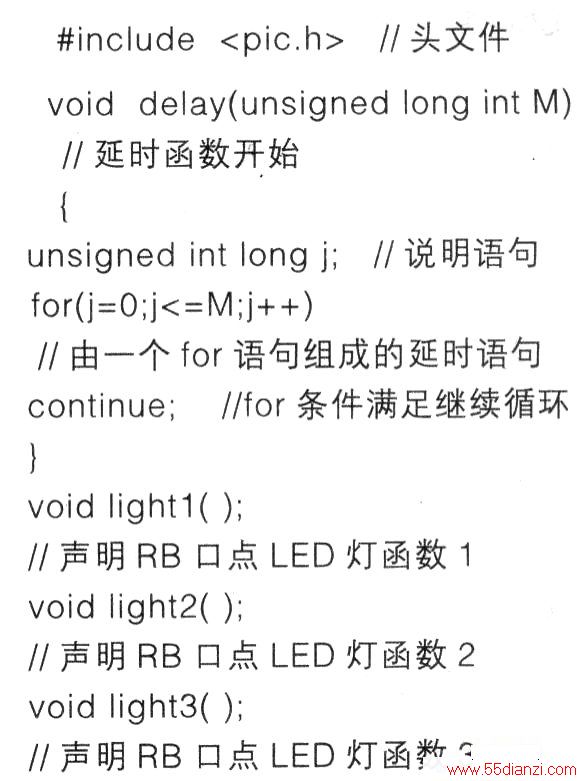

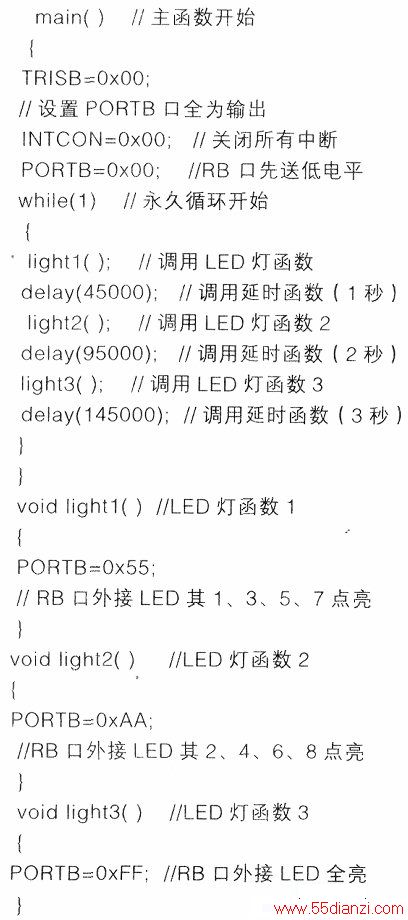

　　(4)C程序四，文件名为pic12．c，清单如下：

　　说明：a．上述程序中，延时函数带形参数M，并由一个for语句组成的。

　　b．主函数main()调用delay(M)时，其M值分别是45000（1秒）、95000（2秒）和145000（3秒）。

　　c．LED灯点亮时的无限循环，由while语句完成。

　　d．上述程序都以LED的各功能函数lightl()：light2()；light3()完成。程序运行时，由主函数main()调用各LED的功能函数和延时函数，此方法是编辑复杂C程序所必备的。
